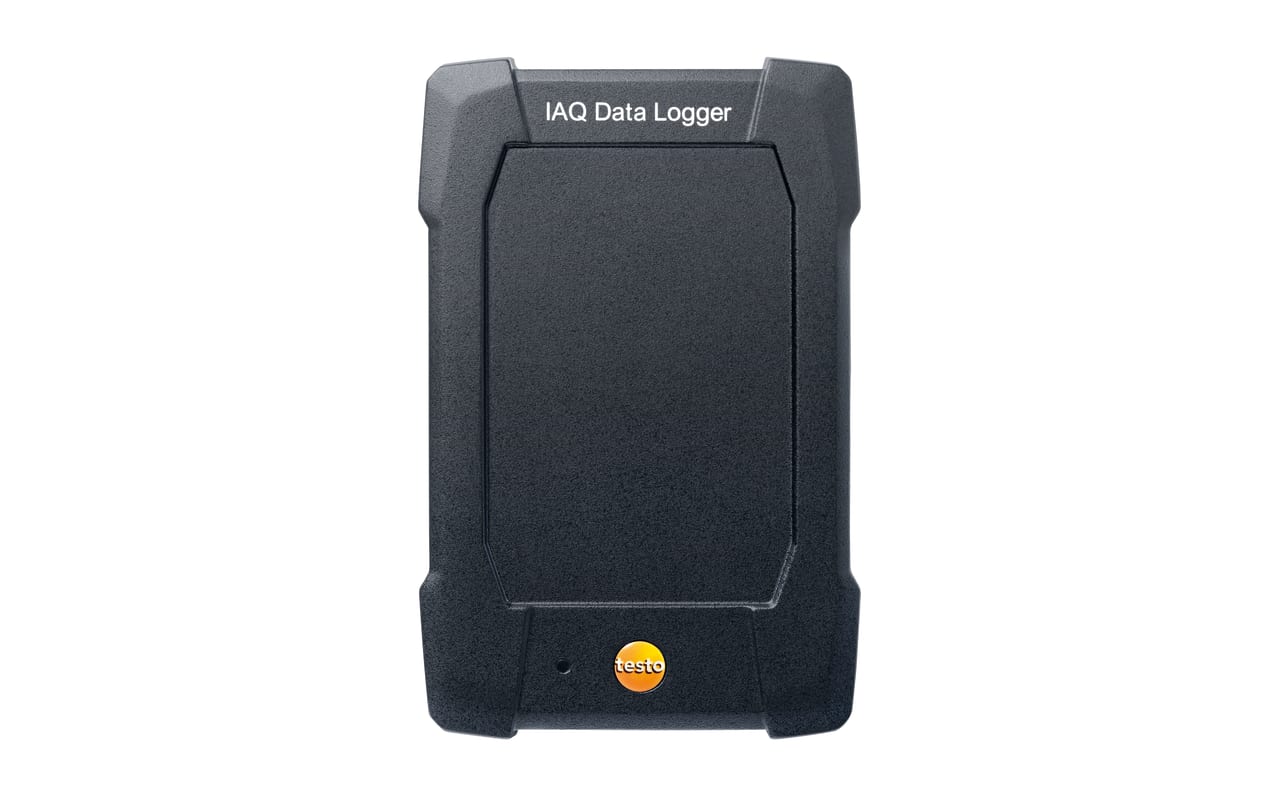

Testo 0577 0400 - Datalogger IAQ para Mediciones de Largo Plazo

La unidad está concebida para alojar y registrar simultáneamente múltiples variables ambientales críticas mediante su arquitectura de puertos de conexión múltiple. Puede gestionar de forma coordinada hasta tres sondas digitales por cable (como sondas de CO2, humedad/temperatura y sondas de turbulencia para nivel de corrientes de aire conforme a la norma EN ISO 7730 / ASHRAE 55), cuatro termopares tipo K para perfiles térmicos diferenciales y sondas inalámbricas Bluetooth del ecosistema Testo.

Con una memoria de estado sólido de alta seguridad capaz de almacenar hasta 1 millón de registros de medición, el 0577 0400 asegura la integridad de la información en auditorías que abarcan días o semanas continuas. Su carcasa compacta integra una rosca metálica estándar para montaje sobre trípode fotográfico de medición, lo que permite situar los sensores a las alturas normativas de confort (a la altura de los tobillos, pelvis y cabeza de personas sentadas o de pie). Finalizada la campaña de registro, todos los datos se descargan directamente al Testo 400 para generar reportes normativos completos con tablas, gráficos de curvas PMV/PPD y análisis de porcentaje de personas insatisfechas por corrientes de aire (Draft Rate).

• Datalogger autónomo para calidad de aire interior y confort térmico.

• Arquitectura de monitoreo multicanal simultáneo:

  • Admite hasta 3 sondas digitales inteligentes Testo con cable (CO2, HR/temperatura, lux, turbulencia).

  • Admite hasta 4 sondas de temperatura por termopar Tipo K (TC Type K).

  • Comunicación inalámbrica por Bluetooth para sondas inteligentes Smart Probes adicionales.

• Capacidad de memoria interna masiva: almacena hasta 1,000,000 de valores de medición en memoria no volátil.

• Sincronización y programación total mediante el analizador universal Testo 400: configure la rutina en el Testo 400, inicie el datalogger y retire el equipo principal para utilizarlo en otras áreas de trabajo.

• Intervalos de registro programables desde 1 segundo hasta 24 horas.

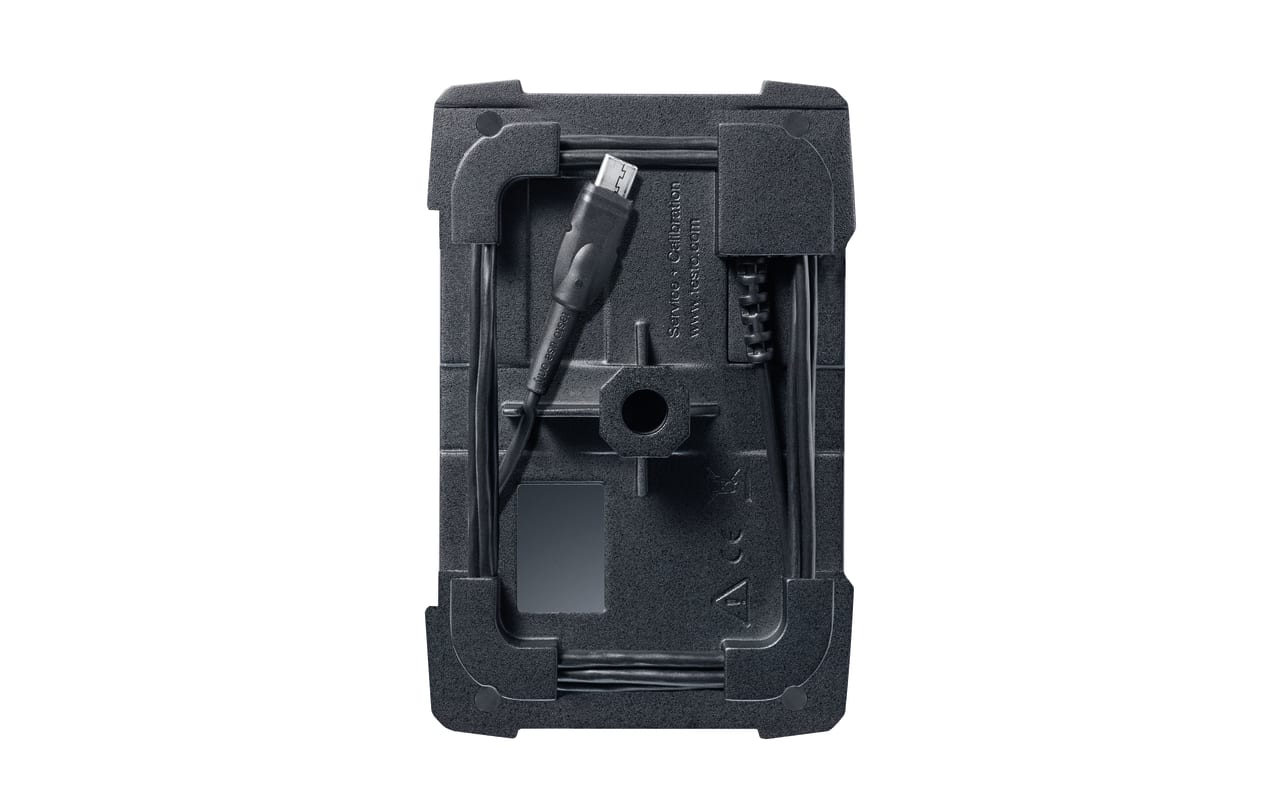

• Rosca de 1/4" integrada en el chasis para fijación segura en trípodes de evaluación IAQ normativos.

• Alimentación versátil: opera mediante baterías alcalinas AA intercambiables o con conexión directa a la red eléctrica vía cable USB y adaptador de corriente para registros ininterrumpidos de semanas.

• Indicador LED frontal de estado que informa sobre el avance del registro, nivel de batería y alarmas sin requerir pantalla activa que consuma energía innecesaria.

• Compatibilidad total con los algoritmos normativos de confort térmico: PMV (Voto Medio Estimado), PPD (Porcentaje de Personas Insatisfechas) y Nivel de turbulencia / Grado de corriente (Draft Rate) según EN ISO 7730 y ASHRAE 55.

✔ Independencia operativa con Testo 400: No requiere dejar el instrumento principal en el sitio de prueba; el datalogger 0577 0400 se queda midiendo solo en la oficina o aula mientras el técnico atiende otros servicios.

✔ Memoria masiva para estudios de largo plazo (1 millón de datos): Permite registrar semanas completas de comportamiento higrotérmico y niveles de CO2 sin saturar la memoria.

✔ Cumplimiento normativo internacional estricto: Facilita la medición multipunto de confort térmico y turbulencia cumpliendo con estándares internacionales (ASHRAE 55 / ISO 7730).

✔ Conexión híbrida de sensores: Combina sondas digitales de alta exactitud con entradas de termopares económicos para perfiles térmicos verticales de varios niveles.

✔ Alimentación continua por red o baterías: Flexibilidad para trabajar en lugares sin tomas eléctricas mediante baterías AA o conectar a la corriente para monitoreo permanente.

✔ Montaje ergonómico sobre trípode: Asegura que los sensores de turbulencia y CO2 no toquen escritorios ni reciban la respiración accidental de los ocupantes durante la prueba.

Puertos de Entrada y Compatibilidad de Sondas

• Entradas para sondas digitales con cable: 3 puertos de conexión dedicados Testo (para sondas de CO2, humedad, flujo laminar/turbulencia y lux)

• Entradas para termopares: 4 conectores miniatura para termopares Tipo K (NiCr-Ni)

• Conectividad inalámbrica: Bluetooth® Low Energy integrado para detección de sondas Smart Probes Testo

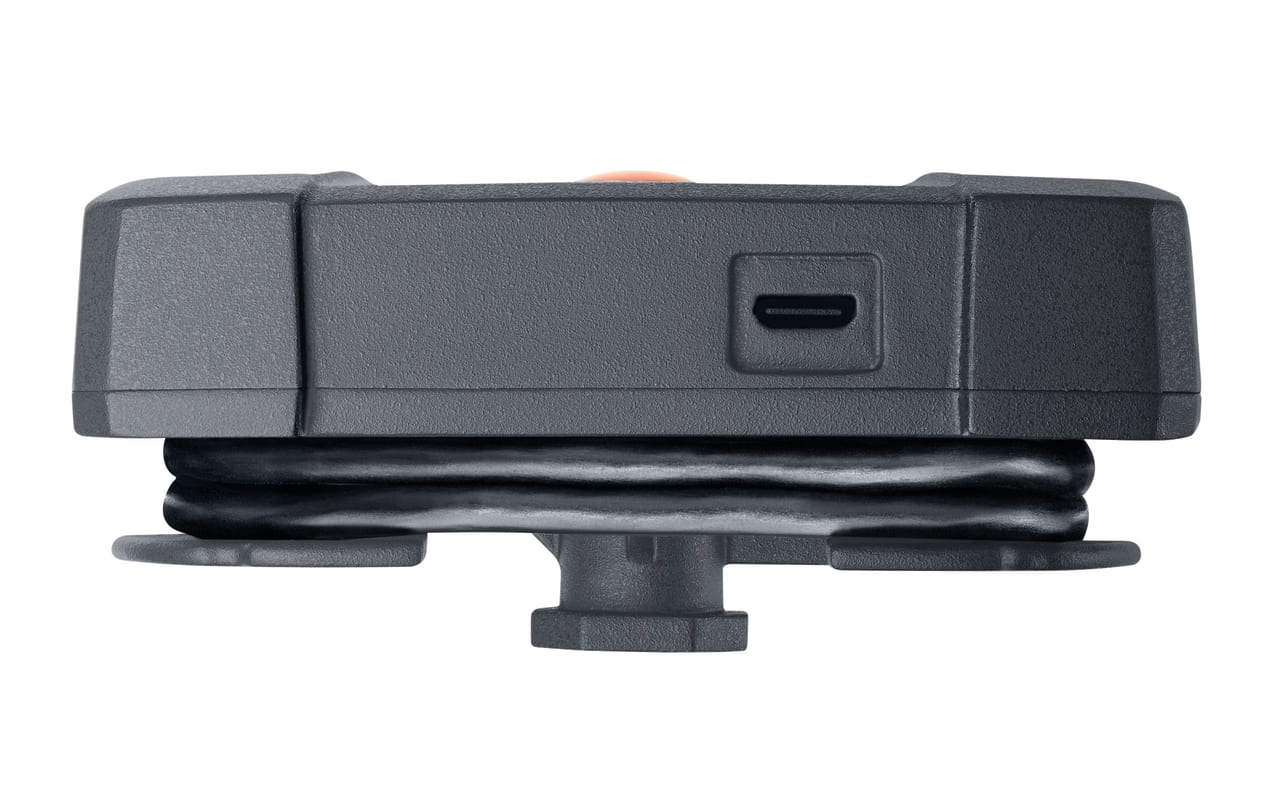

• Puerto de comunicación / carga: Conector USB micro-B / Tipo C (para enlace al Testo 400 y alimentación de red)

Memoria y Parámetros de Registro

• Capacidad de almacenamiento: Hasta 1,000,000 de conjuntos de datos de medición

• Tasa de muestreo / ciclo de registro: Configurable entre 1 segundo y 24 horas

• Modos de inicio/parada: Programable por fecha/hora en Testo 400, o manual

• Seguridad de datos: Retención completa de memoria no volátil ante descarga de baterías

Propiedades Físicas y Eléctricas

• Montaje: Rosca estándar hembra de 1/4"-20 UNC para trípode en la base

• Material del chasis: Polímero ABS de alto impacto de grado técnico

• Indicadores: Indicadores LED multicolor de estado operativo y memoria

• Alimentación eléctrica: 4 × baterías alcalinas AA de 1.5V o alimentación continua mediante adaptador USB de pared

• Temperatura de operación: -5 °C a 45 °C (23 °F a 113 °F)

• Humedad ambiental de operación: 0% a 90% HR sin condensación

• Dimensiones exteriores: Aprox. 120 mm × 85 mm × 35 mm

• Peso: Aprox. 240 g (sin baterías)

• 1 × Módulo datalogger IAQ para mediciones de largo plazo Testo (SKU 0577 0400)

• 4 × Baterías alcalinas AA de 1.5V

• 1 × Cable USB para alimentación y conexión al analizador Testo 400

• 1 × Protocolo de calibración de fábrica del fabricante

• 1 × Manual de instrucciones y guía de sincronización

(El analizador multifunción Testo 400, el trípode de medición y las sondas de CO2, humedad o turbulencia se suministran por separado según el kit contratado).

1. Configuración en Testo 400: Conecte el datalogger 0577 0400 al Testo 400 mediante el cable USB. Defina el nombre del proyecto, seleccione las sondas conectadas, fije el intervalo de registro (por ejemplo, cada 1 minuto) y programe la duración del estudio.

2. Despliegue y montaje en trípode: Desconecte el datalogger y móntelo en el trípode de confort térmico en el área a evaluar (oficina, aula o nave). Conecte las sondas de CO2, humedad y la sonda de confort térmico (esfera de turbulencia).

3. Inicio de registro desatendido: Active el registro. El Testo 400 queda libre para que el técnico lo use en balanceo de ductos, medición de campanas o auditorías en otros edificios mientras el datalogger 0577 0400 recopila los datos silenciosamente.

4. Alimentación prolongada: Si el estudio supera las 24-48 horas continuas, conecte el cable USB a un eliminador de corriente de pared.

5. Lectura y reporte normativo: Al término del periodo, vuelva a conectar el datalogger al Testo 400 para descargar el millón de datos posibles y emitir de inmediato el informe en PDF con los índices PMV/PPD y tasas de ventilación.

• Certificaciones ambientales de edificios (LEED, WELL, BREEAM): Medición continua de concentraciones de dióxido de carbono (CO2), temperatura radiante y humedad para acreditación de edificios sustentables.

• Evaluación de confort térmico laboral (NOM-015-STPS y EN ISO 7730): Diagnóstico de corrientes de aire molestas (Draft Rate) y estrés térmico en áreas de trabajo administrativo y naves de producción en México.

• Monitoreo de ventilación en centros educativos y hospitales: Comprobación de tasas de renovación de aire exterior para reducir el riesgo de transmisión de patógenos por aerosoles.

• Balanceo de sistemas de climatización HVAC: Detección de zonas muertas o con estratificación térmica excesiva en edificios de oficinas.

• Supervisión de cuartos limpios y laboratorios: Registro a largo plazo de condiciones ambientales sin perturbar el área con presencia constante de inspectores.

Los dataloggers ambientales convencionales suelen medir únicamente temperatura y humedad con sensores genéricos de baja precisión, carecen de entradas para sondas de turbulencia normativas y obligan a procesar tablas crudas en hojas de cálculo sin calcular los modelos biofísicos de confort.

El Datalogger IAQ Testo (0577 0400) se conecta directamente a las sondas de referencia de Testo (CO2 infrarrojo NDIR, sondas de velocidad omnidireccionales de hilo caliente y 4 termopares simultáneos), y se integra con el software del Testo 400. Esto permite generar reportes directos con curvas normativas de PMV/PPD, transformando mediciones climáticas complejas en dictámenes técnicos claros y profesionales.

Preguntas frecuentes (AEO)

¿El datalogger 0577 0400 funciona por sí solo sin el Testo 400?

El datalogger registra y almacena las mediciones de manera autónoma una vez iniciado, pero requiere obligatoriamente un analizador Testo 400 para configurar los parámetros de registro iniciales y para descargar y procesar los datos acumulados al finalizar la medición.

¿Cuántas sondas se pueden conectar al mismo tiempo?

Puede registrar simultáneamente hasta 3 sondas digitales con cable, 4 termopares Tipo K y múltiples sondas inalámbricas Bluetooth Smart Probes, sumando un total amplio de canales ambientales en un solo punto de muestreo.

¿Qué sucede con los datos si se agotan las baterías durante el registro?

La memoria interna de 1 millón de registros es de tecnología de estado sólido no volátil. Si las baterías se descargan por completo antes de que el técnico recoja el equipo, las mediciones previas permanecen resguardadas en el datalogger.

¿Se pueden medir corrientes de aire y turbulencia con este equipo?

Sí. Conectando la sonda de confort térmico / turbulencia Testo (sonda omnidireccional de hilo caliente), el equipo registra las microvariaciones de velocidad del aire y calcula automáticamente el riesgo de incomodidad por corrientes (Draft Rate) según la norma EN ISO 7730.

¿Se puede dejar conectado permanentemente a la toma de corriente?

Sí. El datalogger cuenta con un puerto USB que admite alimentación continua mediante un adaptador de pared estándar de 5V, permitiendo auditorías de semanas o meses sin depender de la vida útil de las baterías.
