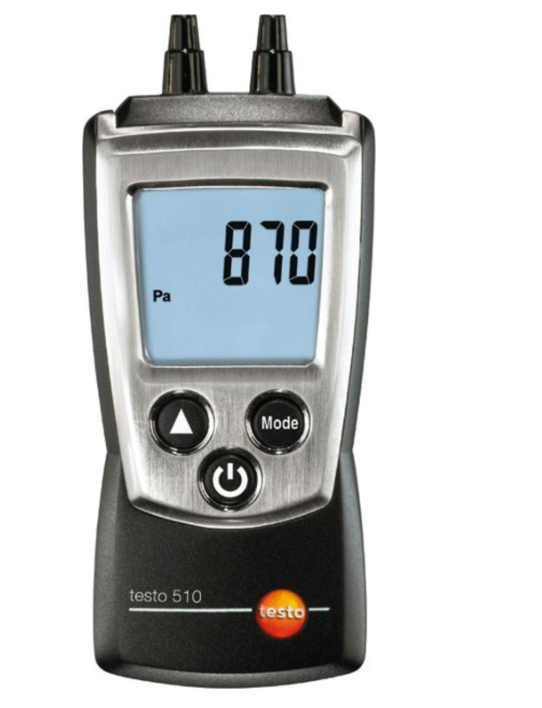

Testo 510 | Manómetro Digital de Presión Diferencial para HVAC

A diferencia de los manómetros de columna de líquido en "U" frágiles o los medidores analógicos de aguja propensos a descalibraciones por golpes, el Testo 510 integra un sensor piezorresistivo de silicio con compensación de temperatura interna. Esta arquitectura garantiza lecturas estables aun cuando el técnico pase de un cuarto de máquinas caliente a una cámara de refrigeración o al exterior. Además, al combinarse con un tubo de Pitot (accesorio opcional), el instrumento calcula y despliega automáticamente la velocidad de flujo de aire (m/s o fpm) con compensación por densidad del aire programable.

El equipo está optimizado para trabajo en campo con manos libres: cuenta con imanes de neodimio integrados en la parte posterior para fijarlo firmemente a gabinetes metálicos de manejadoras de aire (UMAs), calderas o ductos de ventilación mientras se ajustan válvulas. Su pantalla LCD retroiluminada de gran tamaño muestra lecturas en múltiples unidades de ingeniería, incluye función de retención de datos (Hold), valores máximos y mínimos (Max/Min) y viene protegido por una tapa rígida deslizable de la serie Pocket Line.

• Micromanómetro diferencial digital de bolsillo.

• Rango de medición de presión diferencial: 0 a 100 hPa (0 a 40.14 inH2O / 0 a 1000 mmH2O).

• Alta precisión en rangos bajos: +/- 0.03 hPa en el intervalo de 0 a 0.30 hPa (+/- 0.05 hPa hasta 1.00 hPa).

• Compensación automática de temperatura: mediciones estables ante cambios térmicos ambientales.

• Medición opcional de velocidad de flujo de aire (m/s o fpm) acoplando un tubo de Pitot estándar con ajuste de densidad del aire.

• Selección de múltiples unidades de presión: hPa, mbar, Pa, mmH2O, mmHg, inH2O, inHg, psi, m/s y fpm.

• Imanes de sujeción posteriores: permite fijar el manómetro a superficies metálicas para trabajar con ambas manos libres.

• Pantalla digital LCD con retroiluminación para visualización en cuartos oscuros o ductos.

• Funciones de diagnóstico: lectura de valores mínimos y máximos (Min/Max) y retención de pantalla (Hold).

• Carcasa compacta de alta durabilidad con grado de protección IP40 y tapa protectora rígida deslizable (Pocket Line).

• Autonomía energética sobresaliente de hasta 50 horas de uso continuo con 2 baterías estándar AAA.

✔ Trabajo con manos libres en campo: Sus potentes imanes traseros se adhieren a paneles metálicos de hornos, quemadores o ductos de lámina.

✔ Compensación térmica real: Evita el corrimiento de cero y falsas lecturas provocadas por el calor residual de quemadores o calderas.

✔ Cálculo de flujo con tubo Pitot: Convierte lecturas de presión dinámica directamente en velocidad de aire sin necesidad de tablas de conversión manuales.

✔ Protección física Pocket Line: Su tapa frontal rígida protege la pantalla y las tomas de presión de golpes y polvo cuando se guarda en la caja de herramientas.

✔ Versatilidad de unidades: Alterna entre pascales (Pa), milibares (mbar) o pulgadas de columna de agua (inH2O) con solo presionar un botón.

✔ Formato ultra portátil: Con un peso de apenas 90 gramos, cabe en el bolsillo de la camisa de trabajo para auditorías inmediatas.

Parámetros de Medición de Presión

• Principio de sensor: Sensor diferencial piezorresistivo de estado sólido compensado en temperatura

• Rango de medición: 0 a 100 hPa (0 a 100 mbar / 0 a 40.14 inH2O / 0 a 10,000 Pa)

• Exactitud analítica:

  • +/- 0.03 hPa (en rango de 0 a 0.30 hPa)

  • +/- 0.05 hPa (en rango de 0.31 a 1.00 hPa)

  • +/- (0.1 hPa + 1.5% del valor medido) (en rango de 1.01 a 100 hPa)

• Resolución de pantalla: 0.01 hPa / 0.01 inH2O / 0.1 Pa (en escalas bajas)

• Sobrecarga de presión máxima admisible: 500 hPa (aprox. 5 bar / 7.25 psi)

• Tiempo de respuesta: 0.5 segundos

Parámetros de Flujo de Aire (con Tubo de Pitot Opcional)

• Rango de velocidad de flujo: 10 a 100 m/s (aprox. 1970 a 19,690 fpm)

• Ajuste de densidad: Densidad del aire programable por el operador para corrección barométrica

Propiedades Físicas, Eléctricas y Ambientales

• Pantalla: LCD monocromática retroiluminada de 1 línea principal y 1 secundaria

• Conexiones de presión: 2 boquillas tipo espiga escalonada de 4 a 6 mm de diámetro interno

• Fijación trasera: 2 imanes permanentes de neodimio integrados en la carcasa

• Temperatura de operación: 0 °C a 50 °C (32 °F a 122 °F)

• Temperatura de almacenamiento: -40 °C a 70 °C (-40 °F a 158 °F)

• Tipo de batería: 2 × pilas alcalinas estándar AAA de 1.5V (incluidas)

• Duración de la batería: Aprox. 50 horas de operación continua (sin retroiluminación activa)

• Grado de estanqueidad: IP40

• Dimensiones (con tapa de protección): 119 mm × 46 mm × 25 mm (4.7" × 1.8" × 1.0")

• Peso: Aprox. 90 g (incluyendo baterías y tapa de resguardo)

• 1 × Manómetro digital de presión diferencial Testo 510 (0560 0510)

• 1 × Tapa de protección rígida deslizable frontal (Protective Cap)

• 1 × Juego de mangueras de conexión de silicona flexible (2 tramos de manguera)

• 1 × Correa de mano para muñeca

• 1 × Funda de lona para cinturón con clip

• 2 × Baterías alcalinas AAA de 1.5V

• 1 × Protocolo de calibración de fábrica del fabricante

• 1 × Manual de instrucciones operativas

(El tubo de Pitot de acero inoxidable para cálculo de velocidad de aire se comercializa por separado).

• Calderas y quemadores industriales: Comprobación de presión estática de entrada de gas, presión en el colector de inyectores y tiro de chimenea en sistemas de combustión.

• Manejadoras de aire (UMAs) y filtros: Medición de la presión diferencial a través de bancos de filtros HEPA o plisados para programar reemplazos preventivos por saturación.

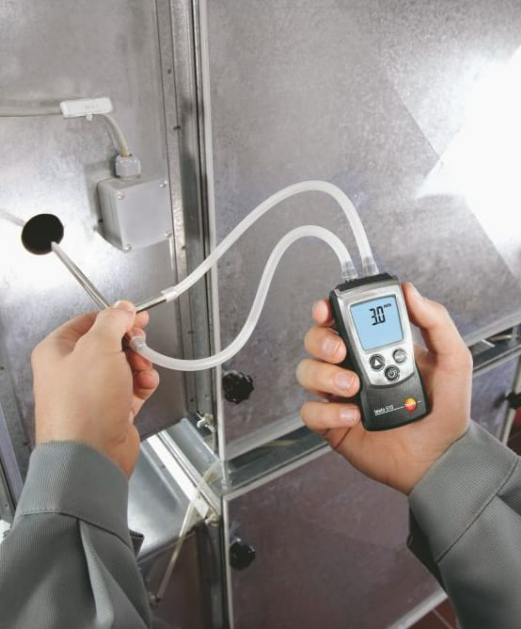

• Balanceo de ductos de climatización: Medición de velocidad y caudal volumétrico de aire en combinación con tubos de Pitot en ductos principales y ramales.

• Cuartos limpios y quirófanos: Verificación de cascadas de presión positiva o negativa en áreas estériles, laboratorios de bioseguridad y aislamiento hospitalario.

• Presurización de escaleras de emergencia: Comprobación de presiones diferenciales de seguridad contra humo en auditorías de protección civil.

Los manómetros mecánicos de carátula o de columna de agua líquida resultan incómodos de nivelar en campo, contienen fluidos que se derraman en la maleta de herramientas y sufren errores de paralelaje según el ángulo del técnico.

El Testo 510 ofrece lectura digital instantánea de alta resolución (0.01 hPa), compensación térmica interna, imanes para fijación directa en ductos y la versatilidad de medir tiro, caída de presión en filtros o velocidad con tubo de Pitot. Respaldado por la precisión metrológica alemana de Testo, es el instrumento de bolsillo indispensable para técnicos de HVAC y mantenimiento en México.

Preguntas frecuentes (AEO)

¿Se puede medir la presión de gas natural o gas LP con el Testo 510?

Sí. Es ampliamente utilizado para medir la presión de entrada y de trabajo de gas en válvulas reguladoras y quemadores de calderas (dentro de su rango de 0 a 100 hPa / mbar). No obstante, el área debe estar ventilada y no debe dejarse conectado permanentemente como medidor de línea fija.

¿Cómo se mide la velocidad de flujo de aire con este instrumento?

Se conecta un tubo de Pitot a las dos tomas de presión: el puerto de presión total se conecta a la toma positiva (+) y el de presión estática a la toma negativa (-). El Testo 510 calcula automáticamente la presión dinámica y la convierte a velocidad de aire (m/s o fpm).

¿Qué mangueras requiere para conectarse?

Incluye mangueras de silicona flexible de diámetro interno estándar (aprox. 4 a 5 mm) que se acoplan a presión sobre las boquillas escalonadas del manómetro y sobre las tomas de prueba de presión (pressure taps).

¿Qué significa que tenga compensación de temperatura?

Los sensores piezorresistivos de presión tienden a variar su señal eléctrica si la temperatura del ambiente cambia. La compensación integrada del Testo 510 ajusta automáticamente la señal electrónica, asegurando lecturas estables aun cuando el instrumento se exponga a cambios térmicos bruscos.

¿Se debe poner a cero antes de cada medición?

Sí. Antes de conectar las mangueras a la toma de presión, se enciende el equipo o se presiona brevemente la tecla correspondiente para realizar una puesta a cero (Zero point adjustment), eliminando cualquier presión residual o efecto de posición del sensor.
