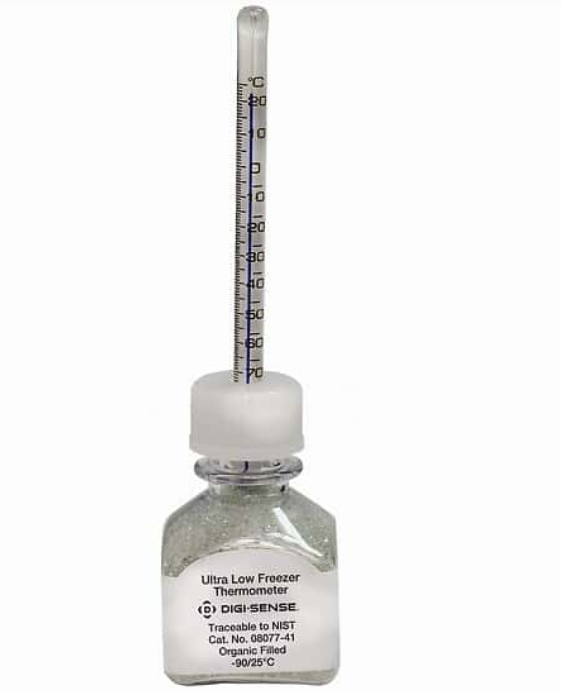

W-08077-41 -Termómetro de Verificación para Ultracongelador

Uno de los principales problemas al auditar equipos de ultracongelación es la fluctuación térmica artificial que experimenta el sensor cada vez que se abre la puerta para revisar la lectura. El Digi-Sense EW-08077-41 resuelve este inconveniente mediante una botella plástica irrompible rellena con microperlas de vidrio (glass beads), la cual actúa como un amortiguador térmico que simula la inercia calorífica real de los viales, reactivos o muestras biológicas almacenadas, evitando picos térmicos falsos generados por las corrientes de aire.

El termómetro cuenta con un tubo de vidrio de respaldo blanco de 145 mm (5.7 pulgadas) de longitud con marcas grabadas permanentemente y está formulado con líquido orgánico azul (blue spirit) 100% libre de mercurio, cumpliendo con los estándares de seguridad para laboratorios clínicos y farmacéuticos. Cubre un intervalo térmico amplio de -90 °C a 25 °C con divisiones de 1 °C, número de serie individual grabado en el vástago para control metrológico, adaptador antivuelco triangular y un accesorio magnético para fijar la botella a las paredes internas del ultracongelador sin herramientas.

• Termómetro de verificación para bajas temperaturas

• Rango de temperatura: -90 °C a 25 °C (-130 °F a 77 °F).

• División de escala: 1 °C.

• Exactitud de medición:

  • ±1.5 °C en el rango general.

  • ±2.5 °C por debajo de los -50 °C.

• Tipo de líquido termométrico: Líquido orgánico azul (blue spirit) sin mercurio no tóxico.

• Medio amortiguador de temperatura: Botella plástica sellada rellena con perlas de vidrio (ideal para ultracongeladores donde los líquidos amortiguadores convencionales se congelan o expanden).

• Construcción del vástago: vidrio de respaldo blanco (white-back glass) con graduaciones esmaltadas permanentes.

• Trazabilidad metrológica: número de serie individual grabado en el vástago y declaración de exactitud trazable a patrones del NIST.

• Fijación y montaje: incluye soporte magnético con adhesivo de contacto para montaje en paredes metálicas interiores o puertas de ultracongeladores.

• Anillo antivuelco triangular (antiroll fitting) para proteger el termómetro fuera de la botella durante recalibraciones.

✔ Amortiguación térmica real sin congelación: Las perlas de vidrio no sufren cambios de fase ni se expanden a temperaturas extremas de -80 °C, simulando con fidelidad la masa térmica de las muestras biológicas.

✔ Lectura estable al abrir la puerta: Evita falsas alarmas y variaciones abruptas de temperatura durante la apertura rutinaria de puertas o compuertas del ultracongelador.

✔ Seguro para el laboratorio (Sin Mercurio): Su líquido orgánico azul elimina el riesgo toxicológico y los costosos protocolos de descontaminación en caso de rotura accidental.

✔ Trazabilidad para auditorías sanitarias y COFEPRIS: El número de serie único y el certificado de exactitud facilitan el cumplimiento de Buenas Prácticas de Laboratorio (GLP/GMP) e ISO 17025.

✔ Termómetro extraíble para verificación: Puede retirarse fácilmente de la botella con perlas para ser verificado o calibrado por separado en un baño de calibración metrológica.

✔ Fijación magnética manos libres: El imán incorporado permite colocarlo a la altura de los ojos en cualquier repisa metálica interior.

Parámetros Térmicos y Metrológicos

• Rango de medición: -90 °C a 25 °C (-130 °F a 77 °F)

• Resolución / División: 1 °C

• Exactitud: ±1.5 °C (por encima de -50 °C); ±2.5 °C (por debajo de -50 °C)

• Líquido de llenado: Líquido orgánico azul libre de mercurio (Blue Spirit)

• Relleno de botella amortiguadora: Microperlas de vidrio sólido (Glass Beads)

• Tipo de inmersión: Inmersión total dentro de la botella amortiguadora

Propiedades Físicas y Dimensiones

• Longitud total del termómetro: 145 mm (5.7 pulgadas / 5 45/64")

• Material del vástago: Vidrio con respaldo blanco para contraste óptico de columna

• Material de la botella: Polietileno/polipropileno de alta resistencia al impacto a bajas temperaturas

• Marcas de escala: Esmalte cerámico fundido de forma permanente

• Número de serie: Impreso y grabado individualmente en cada vástago

• 1 × Termómetro de vidrio líquido azul Digi-Sense (-90 °C a 25 °C) con número de serie individual

• 1 × Botella plástica irrompible precargada con microperlas de vidrio amortiguadoras

• 1 × Soporte magnético con almohadilla adhesiva de montaje

• 1 × Anillo antivuelco triangular de plástico (Anti-roll fitting)

• 1 × Declaración de exactitud con trazabilidad a patrones del NIST

• 1 × Ficha técnica y guía de uso

1. Montaje: Adhiera o fije magnéticamente la botella en una zona intermedia de la bandeja del ultracongelador (evite pegarla directamente a los serpentines de evaporación para no registrar lecturas sesgadas por contacto directo).

2. Periodo de estabilización térmica: Al ser instalado por primera vez en un ultracongelador a -80 °C, espere al menos 2 a 3 horas para que las microperlas de vidrio y el vástago alcancen el equilibrio térmico con la cámara.

3. Lectura diaria: Al abrir la compuerta interior del equipo, realice la lectura de la columna azul de inmediato. Gracias a las perlas de vidrio, la columna se mantendrá estable durante los segundos en que la puerta permanezca abierta.

4. Mantenimiento y recalibración: Si su programa de calidad exige calibración anual, retire suavemente el termómetro de la botella a través del tapón elastomérico y colóquelo sobre una mesa utilizando el anillo triangular para evitar caídas o rodamiento.

• Ultracongeladores de laboratorio (-80 °C / ULT Freezers): Verificación continua de temperatura en conservación de enzimas, ARN, ADN, bacterias y cepas biológicas.

• Bancos de sangre, células madre y tejidos: Control térmico estricto en almacenamiento criogénico de plasma y hemoderivados.

• Cadenas de frío para vacunas ultracongeladas: Validación de lotes que exigen temperaturas de -70 °C o inferiores durante su distribución y almacenaje en México.

• Transporte y almacenamiento en hielo seco (-78.5 °C): Monitoreo térmico dentro de contenedores térmicos de traslado de muestras clínicas.

• Industria farmacéutica y biotecnología: Auditorías periódicas de estabilidad conforme a normativas internacionales y Buenas Prácticas de Fabricación (GMP).

Los termómetros de vidrio tradicionales sin botella registran el calor del aire ambiente al instante en que se abre la puerta, elevando su lectura varios grados y generando reportes falsos de pérdida de cadena de frío. Por otro lado, las botellas convencionales rellenas con agua o glicol se solidifican y pueden romperse a -80 °C.

El Digi-Sense EW-08077-41 utiliza un lecho de microperlas de vidrio que resiste sin deformarse hasta -90 °C, amortigua el impacto térmico del aire ambiente y emplea un líquido azul libre de mercurio, ofreciendo la solución analítica más segura y precisa para ultracongeladores en México.

Preguntas frecuentes (AEO)

¿Por qué la botella contiene perlas de vidrio en lugar de líquido o glicol?

A temperaturas inferiores a -40 °C o -50 °C, las soluciones amortiguadoras comunes como el propilenglicol o el agua se congelan por completo y pueden expandirse rompiendo el frasco. Las perlas de vidrio sólido no sufren dilatación anómala por congelación y proporcionan una masa térmica adecuada para simular viales biológicos hasta -90 °C.

¿Se puede retirar el termómetro de la botella para calibrarlo?

Sí. El vástago de vidrio puede deslizarse fuera del tapón de la botella sin derramar las perlas de vidrio, permitiendo introducirlo en baños térmicos de calibración metrológica y volverlo a montar al finalizar.

¿El termómetro contiene mercurio?

No. El instrumento está relleno con líquido orgánico azul (blue spirit), un compuesto mineral y orgánico formulado sin mercurio, seguro para laboratorios clínicos y apto para áreas con restricciones ambientales.

¿Incluye certificado de calibración individual?

Incluye de fábrica una Declaración de Exactitud con Trazabilidad al NIST respaldada por el número de serie individual grabado en el vástago. Si su laboratorio requiere un certificado de calibración formal bajo la norma ISO 17025 con puntos específicos, puede solicitarse el servicio de calibración acreditada adicional.

¿Cómo se fija dentro de un congelador con paredes de acero inoxidable no magnéticas?

El accesorio de montaje incluye tanto una cara magnética para superficies de acero ferroso como una cinta adhesiva de alta adherencia con respaldo desprendible para fijarse firmemente sobre superficies de acero inoxidable o plástico liso.
