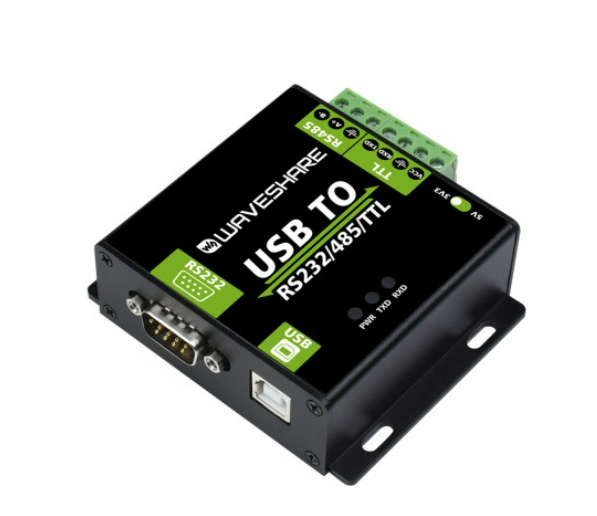

El Waveshare USB TO RS232/485/TTL es un convertidor serial industrial aislado que permite conectar una computadora o dispositivo con interfaz USB a equipos que utilizan RS232, RS485 o TTL (UART).

Está diseñado para aplicaciones de automatización, instrumentación y comunicación electrónica donde se requiere una conexión estable y protección adicional. Integra aislamiento de alimentación y aislamiento digital, además de circuitos de protección contra sobretensión, sobrecorriente, descargas electrostáticas y transitorios.

La versión con FT232RNL alcanza velocidades de comunicación de hasta 921.6 kbps y utiliza un conector USB-B, puerto DB9 para RS232 y terminal de tornillo para RS485 y TTL.

Comunicación con diferentes protocolos

Permite utilizar una computadora con USB para comunicarse con equipos que emplean RS232, RS485 o TTL/UART, proporcionando una solución flexible para diferentes sistemas electrónicos.

Aislamiento eléctrico

El aislamiento de alimentación y de señal ayuda a reducir la posibilidad de que diferencias de potencial, interferencias o perturbaciones eléctricas afecten la comunicación.

Alta velocidad de comunicación

La versión con FT232RNL admite velocidades de 300 a 921,600 bps, adecuada para aplicaciones que requieren una transferencia rápida de datos.

Protección contra transitorios

Los circuitos TVS ayudan a proteger las interfaces frente a sobretensiones y transitorios, mientras que el diseño incorpora protección ESD.

TTL de 3.3 V o 5 V

El nivel lógico TTL puede configurarse entre 3.3 V y 5 V, permitiendo adaptarlo a diferentes sistemas embebidos y dispositivos UART.

Transmisión automática

El circuito de conversión permite gestionar automáticamente la transmisión y recepción, simplificando el uso de RS485.

Este convertidor es adecuado para:

• Automatización industrial.
• Comunicación con PLC.
• Sistemas de control.
• Instrumentación.
• Equipos de medición.
• Sistemas embebidos.
• Microcontroladores.
• Raspberry Pi.
• Desarrollo de prototipos.
• Laboratorios de electrónica.
• Mantenimiento industrial.
• Diagnóstico de equipos.
• Sistemas SCADA.
• Comunicación RS485.
• Comunicación RS232.
• Interfaces UART/TTL.
• Integración de equipos industriales con PC.

El equipo permite realizar conversiones entre USB y una de las interfaces seriales disponibles; RS232, RS485 y TTL no funcionan simultáneamente entre sí como convertidores independientes.

La interfaz RS485 permite comunicación punto a multipunto de hasta 32 nodos, con una distancia de transmisión que puede alcanzar aproximadamente 1200 m a velocidades bajas, dependiendo de las condiciones de instalación y del cableado.

Cuenta además con control automático de dirección y protección contra sobretensiones, transitorios y ESD.

La interfaz RS232 utiliza un conector DB9 macho y está orientada principalmente a conexiones punto a punto.

Es adecuada para conectar:

• Instrumentos.
• Controladores.
• Equipos de prueba.
• Computadoras industriales.
• Equipos de automatización.
• Dispositivos seriales.

La versión FT232RNL admite hasta 921.6 kbps.

Interfaz TTL / UART

La interfaz TTL permite conectar el convertidor con circuitos electrónicos y sistemas embebidos mediante señales:

• TXD
• RXD
• GND

El nivel lógico puede configurarse entre 3.3 V y 5 V, ofreciendo compatibilidad con diferentes plataformas electrónicas.

Protección y aislamiento

El equipo incorpora diferentes mecanismos para mejorar la confiabilidad:

• Aislamiento de alimentación.
• Aislamiento digital.
• Protección TVS.
• Protección ESD.
• Fusible rearmable de 200 mA.
• Protección contra sobretensión.
• Protección contra sobrecorriente.
• Protección contra inversión y transitorios.

Estas características lo hacen especialmente apropiado para entornos donde existen equipos industriales o señales eléctricas potencialmente ruidosas.

Indicadores LED

El convertidor incorpora tres indicadores:

• PWR: alimentación.
• TXD: transmisión de datos.
• RXD: recepción de datos.

Los indicadores permiten comprobar rápidamente que existe alimentación y actividad de comunicación.
