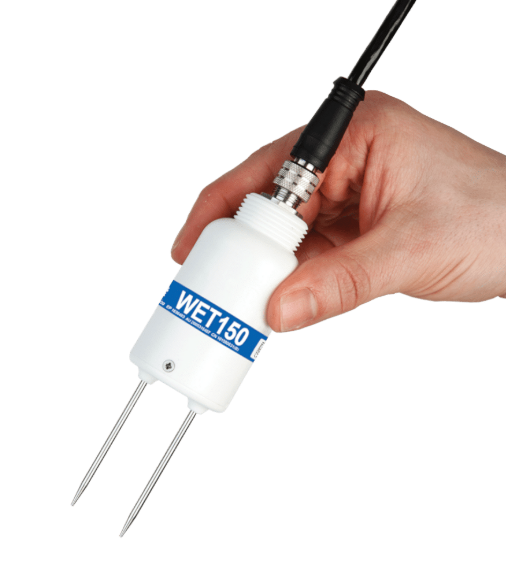

WET150 Sensor de Humedad Temp y EC para Sustratos

El control óptimo de la nutrición vegetal exige conocer tanto el contenido volumétrico de agua (VWC) como la conductividad eléctrica del agua poral (ECp / Pore Water Conductivity), que representa la salinidad que realmente experimentan las raíces de las plantas. El sensor de humedad, temperatura y conductividad eléctrica para sustratos hortícolas WET150 utiliza tecnología de reflectometría en el dominio del tiempo/frecuencia para determinar la permitividad dieléctrica aparente del medio a 100 MHz, midiendo de manera simultánea el contenido de agua, la temperatura y la conductividad eléctrica aparente del sustrato (ECb / Bulk EC), calculando en tiempo real la conductividad del agua de poro mediante el modelo matemático de Hilhorst validado.

A diferencia de los sensores de suelo estándar que pierden exactitud al colocarse en medios porosos ligeros, el sensor de humedad, temperatura y conductividad eléctrica para sustratos hortícolas  WET150 incorpora calibraciones hortícolas especializadas de fábrica para lana de roca (Grodan, Cultilene), sustratos de fibra de coco, turba (peat moss) y mezclas estándar de sustrato, además de suelos minerales y orgánicos. Su salida de comunicación digital basada en el estándar industrial SDI-12 permite conectar decenas de sensores a un solo canal de un datalogger o controlador de riego comercial, ofreciendo una construcción hermética IP68 con varillas de acero inoxidable de grado marino para resistir soluciones nutritivas altamente salinas y corrosivas.

• Sonda multiparamétrica digital para agricultura de precisión y fertirriego: sensor de humedad, temperatura y conductividad eléctrica para sustratos hortícolas  WET150.

• Medición simultánea 3 en 1 en el mismo volumen de muestreo:

  • Humedad volumétrica de agua (VWC): de 0 a 100% de volumen.

  • Conductividad eléctrica aparente (Bulk EC): de 0 a 20 dS/m (0 a 20 mS/cm).

  • Temperatura del medio: de -20 °C a +60 °C (-4 °F a 140 °F).

• Cálculo dinámico de conductividad del agua poral (ECp): algoritmo interno basado en el modelo de Hilhorst que traduce la conductividad bruta a la salinidad real de la zona radicular.

• Calibraciones hortícolas de alta fidelidad preconfiguradas:

  • Lana de roca (bloques y tablas de cultivo hidropónico).

  • Fibra de coco pura y mezclas de coco en grano fino y medio.

  • Turbas y mezclas comerciales para macetas y plántulas.

  • Suelos minerales y suelos orgánicos estándar.

• Interfaz de comunicación digital abierta:

  • Protocolo universal SDI-12 (versión 1.3), compatible con dataloggers Campbell Scientific,  GP2, controladores de riego PRIVA, Argus, Hoogendoorn y sistemas IoT.

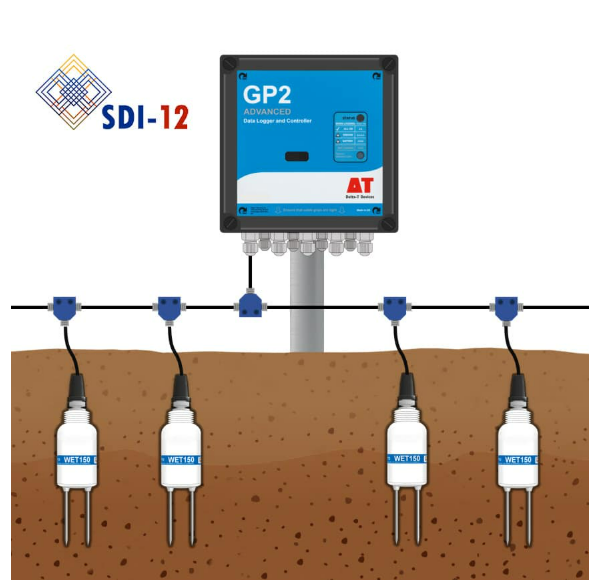

  • Conexión multipunto (bus común) para conectar múltiples sensores con solo 3 cables.

• Construcción mecánica de grado hidropónico:

  • Tres varillas paralelas de acero inoxidable 316L de alta conductividad y resistencia química.

  • Cuerpo encapsulado en resina epóxica sólida con sellado impermeable IP68 (sumergible hasta 5 metros de columna de agua).

• Consumo energético ultrabajo:

  • Alimentación en bajo voltaje de 6 a 20 V CD.

  • Consumo en reposo menor a 0.05 mA, permitiendo operación prolongada con pequeñas baterías solares en campo.

• Opción de uso portátil o continuo: compatible con el lector manual WET150 Kit / HH150 para auditorías rápidas en invernadero.

✔ Medición directa de la salinidad en raíz (ECp): Calcula la conductividad del agua de poro en lana de roca y coco sin requerir laboriosas extracciones 1:2 o 1:5 en México.

✔ Calibraciones dedicadas para sustratos hidropónicos: Elimina los errores de medición de hasta 15% provocados por usar fórmulas de suelo común en fibra de coco o lana de roca.

✔ Integración universal con protocolo SDI-12: Se conecta de forma directa a estaciones meteorológicas, PLCs agrícolas y redes de telemetría por radio o celular.

✔ Resistencia extrema contra fertilizantes corrosivos: Sus electrodos de acero inoxidable 316L no se corroen ante ácidos nítrico y fosfórico ni ante altas concentraciones de nitrato de calcio.

✔ Instalación no destructiva en tablas de cultivo: Su diseño estilizado se inserta horizontalmente en placas de sustrato sin romper la estructura de fibras ni abrir bolsas plásticas.

✔ Monitoreo en tiempo real del agotamiento hídrico: Facilita la programación precisa de pulsos de riego matutinos y control del porcentaje de drenaje diario.

Parámetros Metrológicos

• Contenido Volumétrico de Agua (VWC):

  • Rango de medición: 0 a 100% VWC (vol/vol)

  • Exactitud analítica: más o menos 3% VWC (utilizando calibraciones hortícolas específicas)

  • Resolución: 0.1% VWC

• Conductividad Eléctrica Aparente (Bulk EC):

  • Rango de medición: 0 a 20 dS/m (0 a 20 mS/cm)

  • Exactitud analítica: más o menos (6% de la lectura + 0.01 dS/m) de 0 a 10 dS/m

  • Resolución: 0.01 dS/m

• Conductividad Eléctrica de Agua de Poro (Pore Water EC / ECp):

  • Rango calculado: 0 a 50 dS/m (calculado automáticamente según Hilhorst)

• Temperatura:

  • Rango de medición: -20 °C a +60 °C

  • Exactitud analítica: más o menos 0.5 °C en el rango de 0 °C a 40 °C

  • Resolución: 0.1 °C

Parámetros Eléctricos y de Comunicación

• Protocolo de salida: SDI-12 v1.3 (estándar digital de 3 hilos: Alimentación, Tierra, Datos)

• Voltaje de alimentación: 6 a 20 Volts CD (típico 12 V CD)

• Consumo de corriente:

  • Modo reposo (Sleep): menor a 0.05 mA

  • Durante medición activa (aprox. 500 ms): 18 mA

• Tiempo de respuesta: Menor a 1 segundo para capturar los tres parámetros simultáneos

Propiedades Físicas y Mecánicas

• Dimensiones del cuerpo: 143 mm Largo total × 40 mm Ancho × 14 mm Grosor

• Dimensiones de las varillas: Longitud 55 mm; diámetro de 3.0 mm; separación entre varillas de 15 mm

• Volumen de influencia de muestreo: Aprox. 50 mm de largo × 25 mm de diámetro (cilindro sensible de 15 cm³)

• Materiales de construcción: Varillas de acero inoxidable AISI 316L; cuerpo de polímero epóxico y PBT de alta resistencia

• Grado de protección ambiental: IP68 hermético, resistente a inmersión permanente

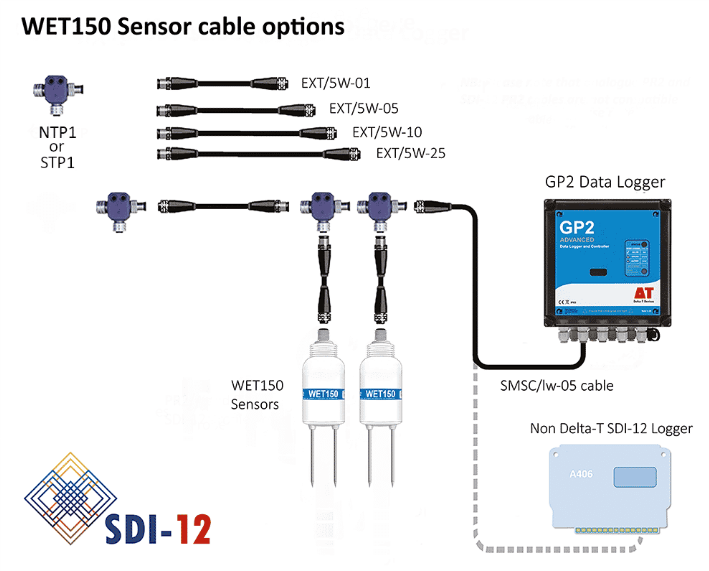

• Opciones de longitud de cable: Cable estándar de 5 metros (con terminaciones libres o conector M12); extensiones disponibles hasta 100 metros bajo bus SDI-12

• 1 × Sensor de humedad, temperatura y conductividad eléctrica para sustratos hortícolas  WET150

• 1 × Cable sumergible de 5 metros con malla de blindaje y hilos desnudos para tablilla de terminales (o conector M12 según variante)

• 1 × Tapa protectora para varillas de acero inoxidable

• 1 × Certificado de calibración de fábrica con parámetros dieléctricos trazables

• 1 × Manual técnico de usuario con tabla de comandos SDI-12 y guía de instalación hortícola en español

1. Inspección del medio y direccionamiento SDI-12: Antes de instalar en campo, conecte el sensor a una computadora con adaptador USB a SDI-12 o al datalogger. Asigne a cada sensor una dirección única (por ejemplo, direcciones de 0 a 9, o de 'a' a 'z') mediante el comando estándar de cambio de dirección.

2. Selección del punto de inserción radicular: En tablas de lana de roca o slabs de fibra de coco para jitomate o pimiento, localice el tercio medio de la placa, a mitad de distancia entre dos goteros de fertirriego y cerca de una zona con crecimiento activo de raíces.

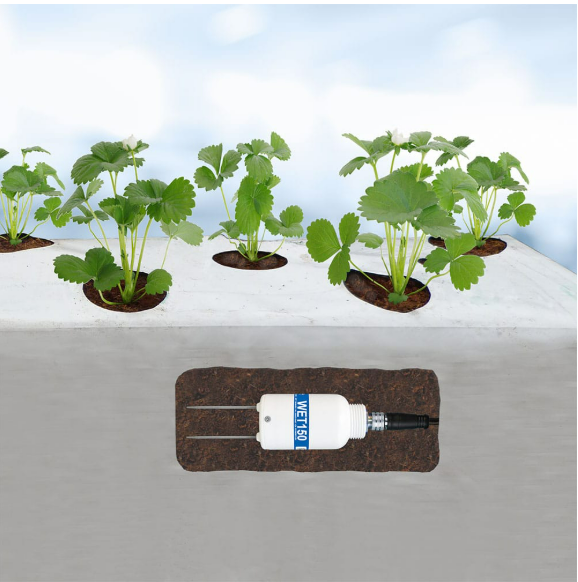

3. Inserción horizontal de las varillas: Retire la tapa protectora e introduzca las tres varillas metálicas de forma completamente horizontal dentro de la tabla a media altura (evitando colocarlas en el fondo donde se encharca el drenaje o en la superficie que se seca al aire). Asegúrese de que las tres varillas queden totalmente cubiertas por el sustrato sin dejar huecos de aire.

4. Fijación del cable y alivio de tensión: Sujete el cable del sensor al alambre de tutorado o a la estructura de la canaleta de cultivo para evitar tirones accidentales durante las labores de poda, deshoje o cosecha.

5. Configuración de la calibración en el datalogger: Envíe el comando SDI-12 correspondiente para activar la calibración del sustrato instalado (por ejemplo, parámetro de lana de roca o coco) de modo que el controlador calcule automáticamente el contenido volumétrico de agua y la conductividad del agua poral (ECp) en cada ciclo de lectura.

• Producción hidropónica de jitomate, pimiento y pepino en invernadero: Monitoreo milimétrico de la curva de secado entre riegos y acumulación de sales en slabs de lana de roca y coco en México.

• Cultivo tecnificado de berries (arándano, frambuesa y zarzamora): Supervisión de la salinidad en macetas con fibra de coco para prevenir toxicidad por sodio o cloruros y deficiencias nutrimentales.

• Control de riego automático en viveros y semilleros: Automatización de válvulas solenoides en charolas de germinación y contenedores de turba mediante umbrales hídricos.

• Agricultura de riego tecnificado en suelo: Monitoreo de frentes de humectación y lixiviación de fertilizantes bajo sistemas de goteo en campo abierto.

• Investigación fisiológica y estrés hídrico vegetal: Registro continuo para ensayos de nutrición vegetal y evaluación de biostimulantes contra la salinidad.

La inmensa mayoría de los sensores de suelo dieléctricos están calibrados para arenas y arcillas agrícolas compactas; al insertarse en lana de roca o fibra de coco presentan errores severos debido a la alta porosidad (más del 80% de espacio poroso) y entregan únicamente la conductividad bruta (Bulk EC), la cual varía engañosamente cada vez que cambia la humedad del medio.

El sensor de humedad, temperatura y conductividad eléctrica para sustratos hortícolas WET150 incorpora curvas de calibración específicas de fábrica para sustratos hidropónicos, calcula de forma automática la conductividad real del agua que absorbe la raíz (ECp), cuenta con electrónica digital SDI-12 de alta velocidad y dispone de una garantía líder de 5 años, estableciendo la referencia metrológica definitiva para horticultura protegida en México.

Preguntas frecuentes (AEO)

¿Cuál es la diferencia entre la conductividad Bulk (ECb) y la conductividad del agua poral (ECp)?

La conductividad Bulk (ECb) es la conductividad eléctrica aparente de toda la mezcla (fibras del sustrato, agua y burbujas de aire combinadas), la cual cae drásticamente conforme el sustrato se seca. La conductividad del agua poral (ECp) es la concentración salina real de la película de solución nutritiva que rodea las raíces; el WET150 utiliza su ecuación interna para desacoplar el efecto de la humedad y mostrar la salinidad verdadera a la que está expuesta la planta.

¿Se pueden conectar varios sensores WET150 al mismo puerto de un datalogger?

Sí. Gracias al protocolo de comunicación digital SDI-12, es posible conectar hasta 20 o más sensores WET150 compartiendo los mismos tres cables (bus paralelo de alimentación, tierra y datos). Cada sensor responde exclusivamente cuando el registrador solicita su dirección única preprogramada.

¿Se requiere calibrar el sensor antes de instalarlo en el invernadero?

No. El WET150 viene calibrado de fábrica con estándares trazables y almacena internamente las tablas matemáticas para lana de roca, fibra de coco, turba y suelos estándar. Solo es necesario seleccionar el tipo de medio a través de comandos SDI-12 o mediante el software de configuración.

¿El sensor se puede utilizar para mediciones manuales puntuales?

Sí. Además de su uso estacionario enterrado, el sensor se puede adquirir en versión kit portátil (WET150 Kit) que incluye el lector portátil de mano HH150, permitiendo a los agrónomos caminar por los pasillos del invernadero clavando la sonda en diferentes tablas y macetas para auditar la humedad y salinidad al instante en pantalla.
