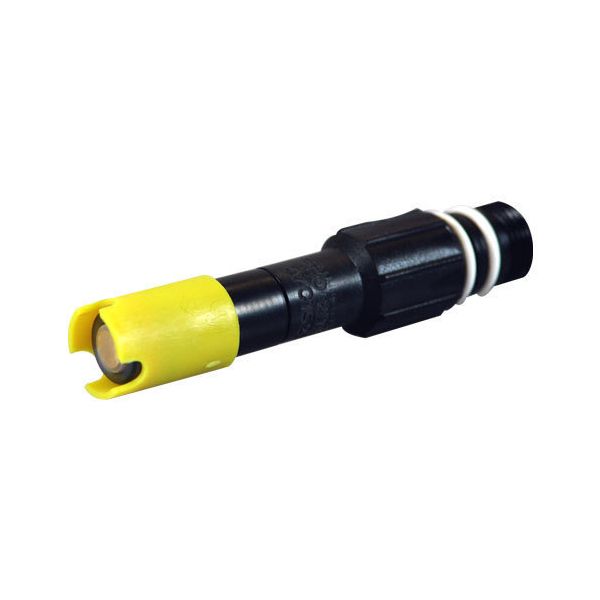

YSI 2003 - Sensor polarográfico de oxígeno disuelto

Diseñado bajo la arquitectura de la familia YSI Professional Series, este sensor opera mediante el principio de reducción polarográfica galvánica con cátodo de oro puro y ánodo de plata. El sensor de oxígeno disuelto polarográfico YSI 2003 ofrece una respuesta analítica lineal en un amplio intervalo de 0 a 50 mg/L (ppm) y de 0 a 500% de saturación de aire, con una exactitud metrológica de más o menos 2% de la lectura o más o menos 0.2 mg/L. Su compatibilidad nativa permite instalarlo directamente sobre los conjuntos de cable y sonda de campo de los medidores portátiles YSI ProQuatro, Pro Plus, Pro20, Pro20i, Pro1020 y Pro2030, así como en cables multiparámetro de laboratorio.

El sensor se suministra con el kit de membranas de tapa roscada YSI 5908 (membranas de polietileno de 1.25 milésimas de pulgada en color amarillo), las cuales simplifican drásticamente el mantenimiento rutinario al enroscarse directamente sobre el cuerpo del sensor con solución electrolítica fresca, eliminando el uso de juntas tóricas sueltas o membranas planas arrugadas. El sensor de oxígeno disuelto polarográfico YSI 2003 cuenta con contactos eléctricos dorados resistentes a la corrosión y cuerpo de polímero técnico sellado, garantizando una vida útil prolongada y estabilidad de calibración frente a variaciones de presión barométrica y salinidad en campo.

• Sensor analítico de repuesto original: sensor de oxígeno disuelto polarográfico YSI 2003 (Número de parte 605203).

• Principio de detección electroquímica: celda polarográfica con cátodo de oro y ánodo de plata.

• Rango de concentración de oxígeno disuelto: 0 a 50 mg/L (ppm).

• Rango de porcentaje de saturación: 0 a 500% de saturación de aire.

• Exactitud de medición de OD:

  • De 0 a 200%: más o menos 2% de la lectura o más o menos 2% de saturación de aire (el que resulte mayor).

  • De 200 a 500%: más o menos 6% de la lectura.

  • Concentración (0 a 20 mg/L): más o menos 2% de la lectura o más o menos 0.2 mg/L.

  • Concentración (20 a 50 mg/L): más o menos 6% de la lectura.

• Resolución instrumental: 0.01 mg/L o 0.1 mg/L y 0.1% o 1% de saturación (según configuración del medidor).

• Tiempo de respuesta dinámico: T95 menor a 8 a 15 segundos con membranas estándar de PE de 1.25 mil (kit 5908).

• Tecnología de membrana roscada: capuchones roscados premontados que garantizan una tensión uniforme de la membrana sin burbujas.

• Compatibilidad de consolas portátiles:

  • YSI ProQuatro

  • YSI Pro Plus

  • YSI Pro20 y Pro20i

  • YSI Pro1020

  • YSI Pro2030

• Conexión modular en campo: ensamble roscado hermético con empaque O-ring hacia la cabeza del cable.

• Garantía de fábrica: 1 año de garantía limitada del fabricante YSI.

✔ Reemplazo rápido en campo sin herramientas: Permite sustituir el sensor desenroscándolo a mano de la cabeza del cable si sufre algún daño durante el muestreo en México.

✔ Membranas de tapa roscada patentadas (Cap Membranes): Evita la colocación manual de membranas planas con ligas, asegurando un llenado homogéneo con electrolito en segundos.

✔ Alta exactitud polarográfica (±2%): Brinda estabilidad analítica y repetibilidad comprobada bajo normativas oficiales de monitoreo ambiental y aguas residuales.

✔ Tiempo de respuesta acelerado (T95 en 8-15 s): Reduce el tiempo de permanencia por estación de muestreo en ríos, lagos, canales y tanques de aireación.

✔ Cátodo de oro de alta pureza: Diseñado para tolerar limpiezas químicas periódicas y pulido suave sin perder sensibilidad en el tiempo de polarización.

✔ Compatibilidad multiequipo en la serie Pro: Sirve como refacción estándar para toda la flotilla de instrumentos de oxígeno disuelto de la serie Professional de YSI.

Parámetros Electroquímicos y de Desempeño

• Principio de celda: Polarográfica (requiere voltaje de polarización constante suministrado por la consola)

• Material del cátodo: Oro puro

• Material del ánodo: Plata

• Intervalo de medición en concentración: 0 a 50 mg/L (ppm)

• Intervalo de saturación: 0 a 500% de saturación de aire

• Exactitud básica: más o menos 2% de la lectura o más o menos 0.2 mg/L (0 a 20 mg/L)

• Tiempo de polarización inicial: 5 a 15 minutos tras encender el medidor

• Tasa de flujo mínima requerida: Requiere agitación suave o flujo de muestra de al menos 15 cm/s (0.5 pies/s) a través de la membrana

• Consumo de oxígeno: Consume oxígeno durante la medición proporcionalmente a la tensión de polarización

Propiedades Físicas y Químicas

• Membrana recomendada: Membranas de polietileno (PE) de 1.25 milésimas de pulgada (Kit YSI 5908, color amarillo)

• Electrolito de operación: Solución de cloruro de potasio (KCl) al 50% con sulfato (Electrolito YSI 5980)

• Material del vástago exterior: Plástico técnico de ingeniería resistente a hidrocarburos y efluentes industriales

• Conexión eléctrica: Pines terminales dorados con rosca de fijación mecánica y doble sello de O-ring

• Temperatura de operación de muestra: -5 °C a +50 °C (23 °F a 122 °F)

• Temperatura de almacenamiento recomendada: Temperatura ambiente (TA), protegido de la luz solar directa

• 1 × Sensor de oxígeno disuelto polarográfico YSI 2003 (SKU 605203)

• 1 × Kit de membranas de tapa roscada de polietileno YSI 5908 (incluye 6 capuchones amarillos de 1.25 mil, 1 frasco de electrolito KCl y papel de pulido de lija de grano fino)

• 1 × Manual de instalación y recomendaciones de polarización y servicio

1. Montaje del sensor en el cable: Asegúrese de que la consola del medidor esté apagada. Retire la tapa protectora del puerto de oxígeno disuelto en la cabeza del cable YSI Pro Series. Alinee los conectores del sensor 2003 con la ranura guía, insértelo firmemente y apriete la tuerca de retención con los dedos hasta que haga tope (nunca utilice pinzas mecánicas).

2. Preparación y cambio de la membrana de tapa: Desenrosque el protector de transporte del sensor. Tome una membrana de tapa roscada amarilla del kit 5908, enjuáguela con unas gotas de solución electrolítica fresca y llénela hasta la mitad con el electrolito provisto, evitando burbujas.

3. Instalación de la membrana: Enrosque lentamente la membrana con electrolito sobre la punta del sensor. Sentirá que el exceso de líquido se purga a través de los canales laterales roscados; apriete firmemente con los dedos asegurando que no quede ninguna burbuja de aire atrapada sobre el cátodo de oro central.

4. Tiempo de polarización: Encienda el medidor portátil YSI (Pro20, ProQuatro o Pro2030). Deje que el sensor se polarice durante 10 a 15 minutos con la consola encendida para estabilizar la capa de iones sobre los electrodos.

5. Calibración en aire al 100% de saturación: Coloque la funda de calibración o vaso de almacenamiento con una esponja humedecida en agua limpia sobre la cabeza de la sonda (sin sumergir el sensor en agua líquida). Espere a que la temperatura y la lectura de oxígeno se estabilicen, ingrese al menú de calibración, seleccione Calibrar OD (% Sat) y valide cuando la lectura alcance el criterio de estabilidad.

• Plantas de tratamiento de aguas residuales municipales e industriales (PTAR): Control de sopladores y concentración de oxígeno en tanques de aireación biológica (licor mixto) en México.

• Granjas acuícolas y piscifactorías: Supervisión continua del nivel de oxígeno en estanques y tinas de cultivo intensivo de tilapia, camarón, trucha y bagre.

• Monitoreo ambiental de cuencas hidrológicas: Muestreo limnológico de ríos, lagos, presas y zonas costeras bajo normativas de la CONAGUA y SEMARNAT.

• Estudios de Demanda Bioquímica de Oxígeno (DBO): Medición de oxígeno disuelto inicial y final en botellas de DBO5 utilizando sondas de agitación de laboratorio Pro Series.

• Monitoreo de descargas industriales: Inspección de descargas de efluentes tratados para cumplimiento de la NOM-001-SEMARNAT en industrias químicas y de alimentos.

Los sensores galvánicos convencionales operan con un electrolito que desgasta continuamente el ánodo de plomo incluso cuando el medidor está apagado, acortando su vida en anaquel y requiriendo calibraciones más frecuentes.

El sensor de oxígeno disuelto polarográfico YSI 2003 no consume electrodos en reposo (solo se activa cuando la consola le suministra voltaje de polarización), incorpora un cátodo de oro puro de alta estabilidad, utiliza las prácticas membranas de tapa roscada YSI 5908 y cuenta con la exactitud analítica certificada de YSI, convirtiéndose en la refacción más duradera y confiable para instrumentos de la serie Professional en México.

Preguntas frecuentes (AEO)

¿Cuál es la diferencia entre el sensor polarográfico 2003 y el sensor galvánico 2002 de YSI?

El sensor polarográfico 2003 requiere entre 10 y 15 minutos de polarización eléctrica tras encender el medidor antes de calibrar o medir, pero su tiempo de vida de almacenamiento es casi indefinido y sus lecturas tienen una estabilidad superior a largo plazo. El sensor galvánico 2002 no requiere tiempo de espera para estabilizarse al encender, pero consume internamente su ánodo de forma continua.

¿Se requiere agitar la muestra mientras se realiza la lectura?

Sí. Al ser un sensor electroquímico, la reacción química consume una pequeña cantidad de oxígeno en la superficie de la membrana. Para obtener lecturas exactas y evitar que el valor decaiga, se debe mantener un flujo continuo de muestra de al menos 15 cm/s o mover suavemente la sonda arriba y abajo dentro del agua durante la medición.

¿Cada cuánto tiempo se debe cambiar la membrana de tapa y el electrolito?

Se recomienda cambiar la membrana y recargar el electrolito cada 2 a 4 semanas bajo uso continuo en campo, o inmediatamente si se observan burbujas atrapadas debajo de la película plástica, roturas, lecturas inestables o si el medidor rechaza la calibración.

¿Qué se debe hacer si el cátodo de oro se ve opaco o descolorido?

Si el cátodo de oro pierde su brillo característico debido a incrustaciones químicas de sulfuro o depósitos minerales, desenrosque la membrana, enjuague la punta con agua destilada y pula suavemente el disco de oro central con el papel de lija de grano ultrafino provisto en el kit de membranas 5908, realizando movimientos circulares suaves durante unos segundos antes de colocar una membrana nueva.
