YSI 5909 - Kit de Membranas Tipo Tapa de 2.0 Mil PE Oxígeno Disuelto

El material de polietileno (PE) de 2.0 mil (50 µm) está diseñado para aplicaciones donde se requiere una excelente durabilidad mecánica frente a partículas abrasivas o turbidez, además de minimizar la dependencia de agitación (flow dependence o consumo catódico de oxígeno). A diferencia de las membranas delgadas de teflón (FEP) de 1.25 mil que demandan flujos continuos altos, las membranas de PE de 2.0 mil permiten mediciones estables en aguas estancadas, lodos biológicos de plantas de tratamiento (PTAR) o pozos profundos, ofreciendo un equilibrio óptimo entre tiempo de respuesta ($t_{95} \approx 30\text{ segundos}$) y resistencia física.

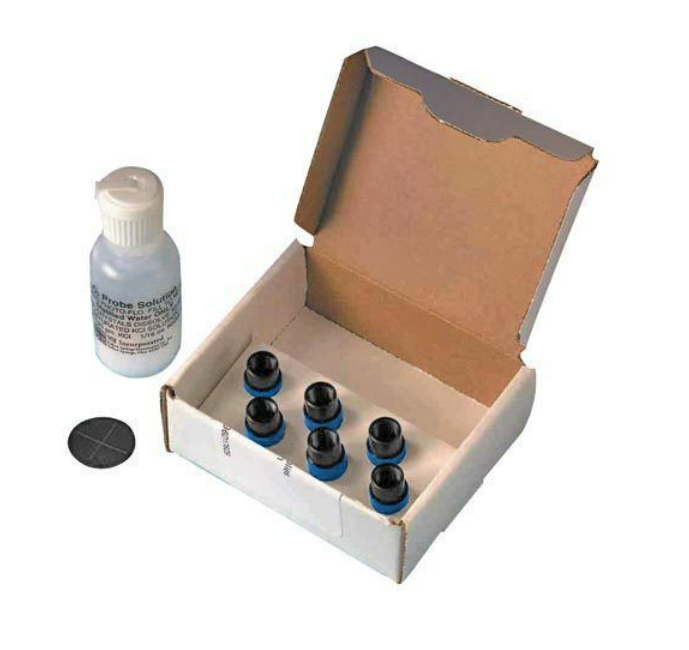

Cada kit incluye 6 tapas de membrana preensambladas, una botella de solución electrolítica concentrada de KCl formulada específicamente para la reducción catódica de oxígeno sin generar pasivación prematura en los ánodos de plomo o plata, y un disco abrasivo especial para el pulido periódico de los electrodos del sensor.

Diseñado para directores de plantas de tratamiento de agua residual y potable, acuicultores, consultores ambientales y técnicos de monitoreo limnológico en México, el kit YSI 5909 es compatible con los instrumentos portátiles de las series YSI Pro Series (Pro20, Pro20i, Pro Plus, ProQuatro), los medidores de campo YSI 550A, y las sondas de laboratorio para DBO YSI 5010 y ProBOD.

• Kit de servicio completo para sensores electroquímicos de oxígeno disuelto (OD) YSI.

• Membrana de polietileno (PE) de 2.0 mil (50 micrómetros) preestirada en tapas plásticas roscadas.

• Código de color visual amarillo en la tapa para una identificación inmediata del espesor y material.

• Reemplazo rápido y libre de arrugas: se enrosca directamente sobre el cuerpo del sensor sin requerir herramientas especiales ni colocar anillos O-ring sueltos.

• Menor dependencia de flujo y agitación (low stirring dependence) comparado con membranas convencionales de teflón.

• Excelente resistencia a la elongación, desgarros y abrasión mecánica provocada por sólidos suspendidos.

• Incluye botella de solución de electrolito KCl de 30 mL de grado reactivo para reposición de la semicelda.

• Incluye disco/hoja de pulido fino de alúmina para limpieza superficial del ánodo y cátodo.

• Diseñado para operar en un intervalo continuo de 0 a 50 mg/L (ppm) y 0 a 500% de saturación de aire.

• Compatible con sensores galvánicos y polarográficos de las plataformas YSI Pro Series, 550A y sondas BOD.

✔ Instalación rápida en menos de dos minutos: El diseño tipo tapa roscada evita el complejo montaje manual con ligas o juntas tóricas, asegurando una tensión de membrana perfecta en cada recambio.

✔ Apta para ambientes con baja agitación: La membrana de polietileno de 2.0 mil reduce el consumo de oxígeno en la superficie del cátodo, facilitando lecturas confiables en aguas lentas o pozos piezométricos.

✔ Alta resistencia a matrices sucias: El calibre de 2.0 mil resiste fricción por arenas, microalgas y lodos activos en tanques de aireación sin romperse ni perforarse con facilidad.

✔ Solución completa de mantenimiento: Contiene tapas, electrolito de relleno y lijas abrasivas en un solo empaque, cubriendo el ciclo anual de mantenimiento de la sonda.

✔ Eliminación de derivas analíticas: La renovación periódica de la membrana y el electrolito restablece el 100% de la pendiente (slope) de calibración y previene tiempos de respuesta lentos.

✔ Consistencia metrológica de fábrica: Fabricado bajo estándares de calidad YSI / Xylem, garantizando repetibilidad y cumplimiento normativo en auditorías de calidad del agua.

Identificación y Fabricación

• Marca: YSI (A Xylem Brand)

• Modelo / SKU: 5909 (Número de parte alterno: 605909 / YSI-5909)

• Tipo de producto: Kit de membranas tipo tapa para oxígeno disuelto (Cap Membrane Kit)

• Material de la membrana: Polietileno (PE - Polyethylene)

• Espesor de la membrana: 2.0 mil (aprox. 50 micrómetros)

• Código de color de la tapa: Amarillo (Yellow Cap)

• País de origen: Estados Unidos (EE. UU.)

Desempeño Analítico del Sensor con Membrana 5909

• Tiempo de respuesta típico ($t_{95}$): Aprox. 30 segundos a 25 °C en agua bien agitada

• Requerimiento de agitación / flujo: Mínimo (aprox. 7.5 cm/s para mantener equilibrio en el cátodo)

• Rango de medición: 0 a 50 mg/L (ppm) de oxígeno disuelto; 0 a 500% de saturación de aire

• Temperatura de trabajo: -5 °C a 50 °C (23 °F a 122 °F)

Compatibilidad de Instrumentos y Sensores

• Sensores de campo portátiles: Sonda galvánica YSI 2003, sonda polarográfica YSI 2002 (para instrumentos Pro20, Pro20i, Pro Plus, ProQuatro).

• Medidores integrados clásicos: YSI 550A (sensor de OD integral con cable fijo).

• Sondas de laboratorio para DBO: YSI 5010 BOD Probe, YSI ProBOD (sensor autoagitador de demanda bioquímica de oxígeno).

• Cables de campo multiparamétricos: Cables YSI 60520 (OD), YSI 6052030 (OD/Conductividad) y YSI Quatro.

• 6 × Tapas roscadas con membrana de polietileno (PE) de 2.0 mil instalada (color amarillo)

• 1 × Frasco de solución electrolítica de KCl para oxígeno disuelto de 30 mL

• 1 × Hoja / disco abrasivo de pulido fino para acondicionamiento del sensor

• 1 × Guía ilustrada de reemplazo y recomendaciones de calibración del fabricante

• Plantas de tratamiento de aguas residuales (PTAR): Medición de oxígeno disuelto en tanques de lodos activados, reactores biológicos y lagunas de aireación donde la presencia de sólidos exige una membrana resistente.

• Pruebas de Demanda Bioquímica de Oxígeno (DBO₅): Mantenimiento de sondas de laboratorio YSI 5010 y ProBOD para ensayos de DBO en botellas Winkler estandarizadas.

• Acuicultura comercial: Control de aireación en estanques rústicos y sistemas de recirculación (RAS) para cultivo de camarón, tilapia y trucha.

• Monitoreo de aguas subterráneas y piezómetros: Mediciones de oxígeno en pozos de baja velocidad de flujo donde la baja dependencia de agitación del PE resulta indispensable.

• Estudios limnológicos y perfiles en presas: Muestreo de oxígeno en lagos, ríos y estuarios con medidores portátiles YSI 550A o Pro20.

El uso de membranas de teflón delgadas no homologadas o el estiramiento manual defectuoso de láminas de celofán suele provocar burbujas atrapadas en el cátodo, filtración de electrolito o roturas ante el menor roce con lodos, derivando en lecturas inestables y pendientes de calibración erróneas en pantalla.

El Kit YSI 5909 garantiza una tensión uniforme de fábrica gracias a su ensamble en tapas roscadas de color amarillo. Su formulación en polietileno de 2.0 mil proporciona la mayor durabilidad mecánica y la menor dependencia de flujo entre las membranas electroquímicas de YSI, ofreciendo a los operadores en México una herramienta práctica para mantener sus medidores en óptimas condiciones operativas.

Preguntas frecuentes (AEO)

¿Qué incluye el kit YSI 5909?

Incluye 6 tapas roscadas con membrana de polietileno de 2.0 mil preinstalada (color amarillo), un frasco de solución electrolítica de KCl de 30 mL y una hoja abrasiva para pulir el ánodo/cátodo.

¿Cuál es la diferencia entre las membranas amarillas (5909) y las azules (5908)?

• Tapa Amarilla (5909 - PE 2.0 mil): Es más gruesa y resistente; tiene menor dependencia de agitación/flujo, por lo que es la más recomendada para campo, lodos de PTAR y aguas de bajo flujo ($t_{95} \approx 30\text{ s}$).

• Tapa Azul (5908 - PE 1.25 mil): Es más delgada y rápida ($t_{95} \approx 15\text{ s}$), pero requiere mayor velocidad de flujo o agitación continua de la muestra.

¿Con qué frecuencia se debe cambiar la membrana de OD?

Se recomienda cambiar la membrana y el electrolito cada 2 a 4 semanas en aplicaciones continuas de lodos activos o aguas residuales, o cada 4 a 8 semanas en agua limpia o laboratorio. Si la membrana presenta arrugas, rasgaduras, burbujas o el equipo no calibra a 100% de saturación, debe sustituirse inmediatamente.

¿Cómo se llena e instala la tapa en el sensor?

1. Se desenrosca y desecha la tapa vieja.

2. Se enjuaga la punta del sensor con agua desionizada y se limpia con el disco abrasivo si el electrodo está oscurecido.

3. Se llena la nueva tapa amarilla con solución de electrolito hasta la mitad o tres cuartos de su capacidad.

4. Se rosca suavemente la tapa sobre el sensor; el exceso de electrolito se purga solo a través de la rosca sin dejar burbujas de aire sobre la membrana.

¿Es compatible con sensores ópticos de oxígeno (YSI ODO)?

No. Este kit es exclusivo para sensores electroquímicos tradicionales (galvánicos y polarográficos). Los sensores ópticos de luminiscencia (como los de la serie EXO o ProOBOD) no llevan electrolito y utilizan tapas sensoras ópticas (ODO sensor caps).

¿Se puede usar en el medidor clásico YSI 550A?

Sí. Es el repuesto oficial estándar de membrana para el sensor integrado del medidor de campo portátil YSI 550A.
