YSI 5913 - Kit de Membranas de Teflón para Oxígeno Disuelto

A diferencia de los sistemas tradicionales que requieren tensar manualmente láminas delgadas de membrana sobre juntas tóricas (O-rings) con riesgo de arrugas y burbujas microscópicas, el kit de membranas de tapa roscada para oxígeno disuelto YSI 5913 incorpora la tecnología patentada de capuchones roscados premontados (Screw-On Cap Membranes). Cada capuchón integra una membrana de politetrafluoroetileno (PTFE / teflón) de 1.25 milésimas de pulgada (aprox. 31.75 micrómetros) de grosor montada en una cápsula roscada de color azul, asegurando una tensión uniforme y un volumen exacto de electrólito en la cámara de reacción.

El material de PTFE de 1.25 mil ofrece una combinación equilibrada de alta permeabilidad al oxígeno, resistencia química frente a contaminantes orgánicos y tiempo de respuesta rápido (T95 en 8 a 15 segundos). El kit de membranas de tapa roscada para oxígeno disuelto YSI 5913 es compatible con los sensores electroquímicos de oxígeno disuelto polarográficos (modelo YSI 2003 / SKU 605203) y galvánicos (modelo YSI 2002 / SKU 605202) utilizados en los cables de la serie YSI Professional (ProQuatro, Pro Plus, Pro20, Pro20i, Pro1020 y Pro2030), así como en las sondas de laboratorio de la serie 5000/5100. El conjunto incluye 6 tapas de membrana azules, un frasco con solución electrolítica de cloruro de potasio (KCl) y tiras de papel de pulido fino para acondicionar el cátodo de oro.

• Paquete original de consumibles para mantenimiento analítico: kit de membranas de tapa roscada para oxígeno disuelto YSI 5913 (SKU 005913).

• Tipo de membrana: película de PTFE (politetrafluoroetileno / teflón) de alta permeabilidad selectiva.

• Grosor nominal de la membrana: 1.25 mil (0.00125 pulgadas / aprox. 32 micras).

• Código de color de identificación: cápsula roscada azul, estandarizada por YSI para diferenciar el material de PTFE del polietileno (amarillo).

• Desempeño analítico en campo:

  • Tiempo de respuesta dinámico: T95 entre 8 y 15 segundos a 25 °C.

  • Tasa de flujo requerida: requiere agitación suave o flujo laminar continuo de al menos 15 cm/s (0.5 pies/s) a través de la superficie del sensor.

• Sistema de cambio rápido roscado:

  • Diseño roscado hembra que purga el exceso de electrolito de forma hidrostática por canales laterales al enroscar.

  • Elimina fugas y deformaciones mecánicas durante la instalación en campo.

• Compatibilidad con sensores de oxígeno disuelto YSI:

  • Sensor polarográfico YSI 2003 (605203 / 54856).

  • Sensor galvánico YSI 2002 (605202).

  • Sensor DBO de laboratorio YSI 5010 y sondas de campo serie 55/58.

• Compatibilidad con instrumentos portátiles y de mesa:

  • YSI ProQuatro

  • YSI Pro Plus

  • YSI Pro20 y Pro20i

  • YSI Pro1020 y Pro2030

  • Medidores de mesa YSI 5000 y 5100 para DBO5

• Paquete integral: incluye solución electrolítica formulada y papel de lija de grano ultrafino para limpieza de electrodos.

✔ Cambio de membrana en menos de un minuto: Enrosca directamente el capuchón lleno de electrolito sin necesidad de calibrar ligas de hule ni herramientas especiales en México.

✔ Excelente resistencia química en aguas residuales (PTFE): El teflón resiste la acumulación de grasas y surfactantes mejor que las membranas estándar de polietileno.

✔ Tensión constante de membrana garantizada: Fabricadas con pretensión robótica en fábrica para evitar lecturas erráticas derivadas de membranas flojas.

✔ Respuesta rápida (T95 en 8-15 s): Permite estabilizar la calibración en aire saturado y las lecturas en cubas de fermentación o ríos velozmente.

✔ Kit completo de servicio: Viene provisto con su propio electrolito y tiras abrasivas para restaurar el brillo del cátodo de oro cuando se oscurece.

✔ Identificación visual inmediata: El color azul del capuchón evita confusiones con membranas de respuesta ultrarrápida (negras) o de polietileno (amarillas).

Parámetros de Membrana y Dinámica Analítica

• Material polimérico: PTFE (Politetrafluoroetileno)

• Espesor de la película: 1.25 mil (31.75 µm)

• Color de la cápsula plástica: Azul

• Tiempo de respuesta típico (T95): 8 a 15 segundos

• Dependencia de flujo de muestra: Requiere flujo mínimo de 15 cm/s (0.5 ft/s)

• Consumo de oxígeno: Tasa estándar de consumo proporcional al área del cátodo

• Intervalo de temperatura operativa: -5 °C a +50 °C (23 °F a 122 °F)

Propiedades de la Solución y Almacenamiento

• Tipo de electrolito provisto: Solución electrolítica acuosa de KCl (cloruro de potasio) al 50% con sulfato (SKU YSI 5980)

• Volumen del frasco de electrolito: Aprox. 30 mL (1 oz) con gotero dosificador

• Vida útil de las tapas en empaque sellado: 2 a 3 años almacenadas en lugar fresco y seco

• Vida útil típica de una membrana instalada: 2 a 4 semanas de uso continuo en campo (según carga biológica del agua)

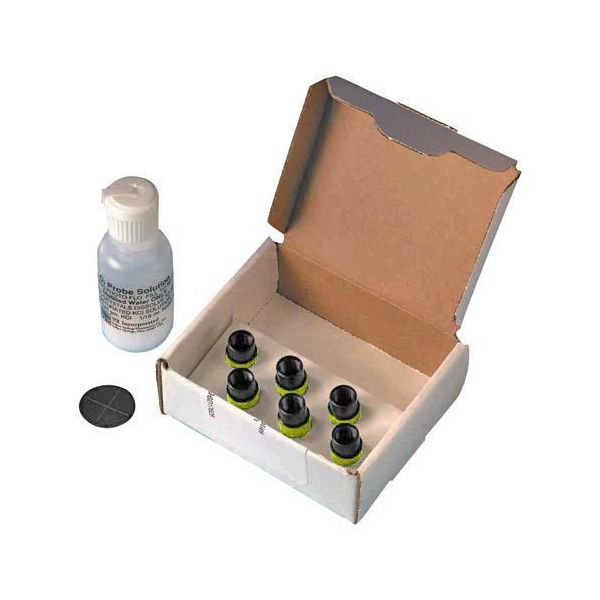

• 6 × Capuchones roscados de membrana de PTFE de 1.25 mil YSI 5913 (color azul)

• 1 × Frasco de 30 mL con solución electrolítica de KCl formulada para sensores YSI

• 1 × Hoja con tiras de papel de pulido de lija de grano ultrafino para acondicionamiento de electrodos

• 1 × Instructivo técnico de instalación, llenado y calibración paso a paso en español

1. Retiro y limpieza previa: Desenrosque la tapa de membrana gastada del sensor polarográfico (2003) o galvánico (2002). Enjuague la punta del sensor y los filetes de la rosca con agua destilada o desionizada para remover restos de sales de electrolito seco.

2. Inspección del cátodo de oro: Observe el electrodo central de oro. Si presenta una coloración oscura, manchas de sulfuro o pérdida de brillo, frote suavemente la superficie con el papel de lija fino incluido realizando movimientos circulares con una gota de agua durante 10 a 15 segundos; vuelva a enjuagar con agua limpia.

3. Llenado del capuchón de membrana: Tome una tapa de membrana azul YSI 5913 del kit. Enjuague el interior con unas gotas de la solución electrolítica fresca provista y vacíela. Llene nuevamente el capuchón hasta la mitad de su capacidad con la solución electrolítica, dando suaves golpecitos en el plástico para desalojar cualquier microburbuja.

4. Enroscado hidrostático sin burbujas: Con el sensor apuntando hacia el suelo, enrosque lentamente el capuchón sobre la punta. La rosca desalojará de forma automática el exceso de líquido por los canales de purga. Apriete firmemente con los dedos (nunca use pinzas). Inspeccione visualmente la película de teflón: debe lucir plana, sin arrugas ni burbujas de aire sobre el cátodo central.

5. Polarización y calibración: Encienda el medidor portátil YSI (si utiliza sensor polarográfico 2003, permita que se polarice durante 10 a 15 minutos). Coloque la sonda en el vaso de calibración con esponja húmeda en aire saturado al 100% y ejecute la calibración de OD (% Sat) una vez que la lectura y la temperatura se encuentren estables.

• Monitoreo en plantas de tratamiento de aguas residuales (PTAR): Verificación de oxígeno disuelto en zanjas de oxidación, reactores aerobios y efluentes finales en México.

• Granjas acuícolas y sistemas de recirculación (RAS): Medición de oxígeno en estanques de camarón y tilapias donde hay presencia de materia orgánica disuelta.

• Monitoreo de cuencas hidrológicas y ríos: Campañas de muestreo ambiental en aguas superficiales bajo lineamientos de la CONAGUA y SEMARNAT.

• Ensayos de Demanda Bioquímica de Oxígeno (DBO5): Preparación de sondas de laboratorio (YSI 5010) para incubación de botellas de DBO en laboratorios acreditados.

• Procesamiento de alimentos y bebidas: Supervisión de aguas de proceso y sistemas de descarga industrial con cargas biológicas elevadas.

Las membranas genéricas sin rosca suelen aflojarse, generar fugas de electrolito y producir variaciones de calibración en pocas horas de inmersión, mientras que las membranas delgadas de polietileno pueden romperse fácilmente ante la fricción de sólidos suspendidos en aguas negras.

El kit de membranas de tapa roscada para oxígeno disuelto YSI 5913 cuenta con la película original de PTFE de 1.25 mil de alta resistencia química, el sistema roscado de purga hidrostática patentado de YSI, cápsula azul de identificación rápida y electrolito oficial de alta pureza, garantizando la máxima estabilidad metrológica y vida útil en mediciones exigentes en México.

Preguntas frecuentes (AEO)

¿Cuál es la diferencia entre el kit de membranas 5913 (azul) y el kit 5908 (amarillo)?

El kit 5913 (azul) utiliza una membrana de PTFE (teflón) de 1.25 mil, la cual ofrece una resistencia superior contra la contaminación química y ensuciamiento en aguas residuales y efluentes complejos. El kit 5908 (amarillo) utiliza polietileno (PE) de 1.25 mil, recomendado principalmente para monitoreo en aguas limpias, potables y cuerpos de agua dulce naturales.

¿Cada cuánto tiempo se debe cambiar la membrana de tapa?

En condiciones normales de operación, se recomienda cambiar la tapa de membrana cada 2 a 4 semanas. Sin embargo, debe reemplazarse de inmediato si se detectan burbujas debajo de la película, perforaciones visibles, si la lectura no se estabiliza o si el instrumento marca error durante la calibración.

¿Se pueden reutilizar las tapas de membrana si se limpian?

No. Las tapas roscadas de membrana son consumibles descartables de un solo uso. Desenroscar una tapa instalada estira la membrana plástica y rompe el sello hermético del O-ring interior, por lo que nunca debe rellenarse una tapa usada; siempre debe instalarse una cápsula nueva del kit.

¿El kit incluye el papel de lija para el cátodo?

Sí. El kit 5913 incluye tiras de papel de pulido de lija de grano ultrafino diseñado específicamente por YSI para reacondicionar el cátodo de oro sin rayar la resina aislante epóxica del senso
