YSI 9800 - Fotómetro portátil para calidad de agua

Este equipo admite la conexión directa de hasta dos sensores digitales universales simultáneos de la serie YSI, cubriendo parámetros críticos como oxígeno disuelto óptico (DO), pH, potencial redox (ORP), conductividad eléctrica, turbidez y temperatura. El transmisor multiparámetro YSI 9800 procesa las señales en tiempo real y ofrece una interfaz intuitiva con pantalla gráfica retroiluminada de alto contraste, permitiendo visualizar lecturas simultáneas, tendencias históricas en pantalla y el estado metrológico de cada sonda.

Diseñado para soportar condiciones ambientales severas, cuenta con un gabinete con protección NEMA 4X / IP66 resistente a la corrosión química y a la intemperie. El transmisor multiparámetro YSI 9800 simplifica la integración en sistemas de control y automatización mediante salidas analógicas aisladas de 4-20 mA, relés electromecánicos programables para alarmas o dosificación de reactivos, y comunicación digital abierta Modbus RTU (RS-485) para enlace directo con PLCs, RTUs o plataformas SCADA.

• Controlador analítico multicanal: transmisor multiparámetro YSI 9800.

• Capacidad de entradas: conexión simultánea para hasta 2 sensores digitales inteligentes.

• Parámetros de monitoreo compatibles:

  • Oxígeno Disuelto (DO): sensor óptico luminiscente de larga duración.

  • pH y Potencial Redox (ORP): electrodos de vidrio o estado sólido con referencia sellada.

  • Conductividad Eléctrica (EC), Salinidad y TDS: celda inductiva o de contacto de 4 electrodos.

  • Turbidez: sensor nefelométrico con autolimpieza mecánica.

  • Temperatura: compensación térmica automática (ATC) en todos los parámetros.

• Pantalla gráfica retroiluminada: despliegue numérico simultáneo de canales, barras de nivel y menú en español.

• Salidas analógicas de control: hasta 4 salidas de 4-20 mA aisladas y escalables por el usuario.

• Salidas de relé: relés SPDT electromecánicos configurables para límites alto/bajo, temporización y limpieza automática.

• Comunicación digital integrada: protocolo industrial Modbus RTU sobre puerto serial RS-485.

• Registro interno de datos: capacidad de almacenamiento con estampa de tiempo y eventos de calibración.

• Grado de protección del gabinete: NEMA 4X / IP66, apto para montaje en poste, pared o panel exterior.

• Fuente de alimentación universal: opciones en 100-240 VAC o 24 VDC.

✔ Supervisión dual en un solo transmisor: Permite monitorear simultáneamente dos puntos o dos parámetros distintos (como pH y oxígeno disuelto) reduciendo el costo por punto de medición en México.

✔ Integración fluida con SCADA y PLC: Sus salidas analógicas de 4-20 mA y el protocolo Modbus RTU eliminan la necesidad de módulos de comunicación adicionales.

✔ Reconocimiento inteligente de sensores: Al conectar un sensor digital calibrado, el transmisor descarga automáticamente la configuración y la calibración sin reprogramar el equipo.

✔ Automatización de dosificación y alarmas: Los relés integrados permiten accionar directamente bombas dosificadoras de cloro, ácido o sosa cáustica, o activar sopladores de aireación.

✔ Gabinete NEMA 4X resistente a corrosión: Soporta atmósferas húmedas con gases corrosivos como ácido sulfhídrico ($H_2S$) habituales en cárcamos de bombeo y plantas de tratamiento.

✔ Menú en español amigable: Interfaz gráfica que guía al operador paso a paso durante los procedimientos de calibración y diagnóstico.

Parámetros de Operación y Canales

• Número de entradas de sensor: 2 canales digitales independientes

• Compatibilidad de sensores: Sensores digitales de proceso YSI (DO óptico, pH, ORP, Conductividad, Turbidez)

• Compensación de temperatura: Automática (ATC) de -5 °C a 50 °C mediante el termistor integrado en las sondas

• Frecuencia de muestreo: 1 segundo por canal

• Registro de datos: Memoria no volátil para historial de lecturas, calibraciones y alarmas

Entradas, Salidas y Comunicaciones

• Salidas de corriente: 2 o 4 salidas analógicas de 4-20 mA aisladas galvánicamente (carga máx. 500 Ω)

• Salidas de relé: 2 o 4 relevadores SPDT (250 VAC / 30 VDC, 5 A)

• Comunicación serial: RS-485 con protocolo Modbus RTU

• Alimentación eléctrica: 100 a 240 VAC (50/60 Hz) o 24 VDC (según variante)

• Consumo de potencia: Máximo 15 W

Propiedades Físicas y Ambientales

• Pantalla: LCD gráfica monocromática con retroiluminación LED ajustable

• Carcasa: Policarbonato / PBT reforzado con fibra de vidrio

• Clasificación de protección: NEMA 4X / IP66

• Temperatura de operación: -20 °C a 60 °C (-4 °F a 140 °F)

• Temperatura de almacenamiento: -30 °C a 70 °C (-22 °F a 158 °F)

• Montaje: Soporte para montaje en pared, tubería/mástil de 2 pulgadas o panel

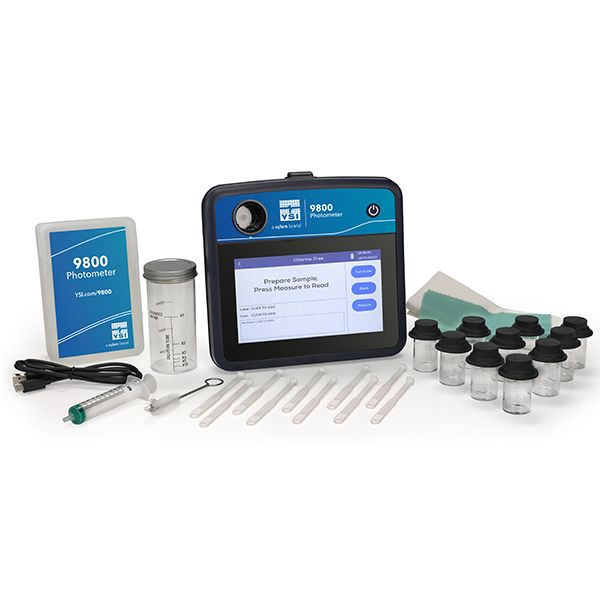

• 1 × Fotómetro portátil YSI 9800 con pantalla táctil a color

• 1 × Maletín rígido de transporte de alta resistencia (fabricado con materiales reciclados)

• 10 × Tubos de ensayo redondos de vidrio óptico con tapa roscada

• 1 × Tubo graduado para dilución de muestras

• 1 × Jeringa de muestreo Luer-Slip de 10 mL

• 10 × Varillas plásticas para trituración y agitación de tabletas

• 1 × Cepillo de cerdas para limpieza interior de tubos de ensayo

• 1 × Paño de pulido óptico de microfibra para tubos

• 1 × Paño absorbente de secado

• 1 × Caja organizadora de reactivos (Reagent Box)

• 1 × Cable de comunicación y alimentación USB (Tipo A a Tipo C)

• 1 × Guía de inicio rápido y manual de usuario

1. Montaje mecánico: Fije el gabinete del transmisor en un soporte vertical, muro o panel utilizando el kit de montaje incluido, verificando que quede protegido de la luz solar directa extrema si se instala al exterior.

2. Cableado de alimentación y señales: Pase los cables a través de las glándulas prensaestopas inferiores. Conecte la línea de alimentación (100-240 VAC o 24 VDC) y cablee las salidas de 4-20 mA o el par trenzado blindado de Modbus RTU hacia el PLC o SCADA.

3. Conexión de los sensores digitales: Conecte los sensores YSI en los puertos correspondientes de la tarjeta interna. El transmisor identificará el tipo de sensor y cargará los factores de calibración almacenados en la sonda.

4. Configuración de relés y salidas: Desde el menú frontal, configure el rango de escala de las salidas analógicas (por ejemplo, 4 mA = 0.00 mg/L y 20 mA = 20.00 mg/L para oxígeno disuelto) y defina los puntos de ajuste (setpoints) de los relés de alarma.

5. Puesta en servicio: Cierre la compuerta frontal apretando los tornillos para asegurar el sellado estanco NEMA 4X y compruebe las lecturas en pantalla.

• Plantas de tratamiento de aguas residuales municipales e industriales (PTAR): Monitoreo continuo de oxígeno disuelto en reactores biológicos de lodos activados para optimizar el consumo eléctrico de sopladores en México.

• Control de neutralización química de efluentes: Regulación automática de bombas dosificadoras de reactivos mediante lazo de control de pH y ORP.

• Plantas potabilizadoras de agua (PTAP): Monitoreo de turbidez y conductividad en la entrada de agua cruda y en las etapas de clarificación y filtración.

• Piscicultura y granjas camaroneras tecnificadas: Vigilancia continua de oxígeno disuelto y temperatura en estanques de cultivo intensivo con disparo de alarmas remotas.

• Torres de enfriamiento y calderas industriales: Control de ciclos de concentración mediante monitoreo de conductividad y purgas automáticas.

Los transmisores monoparámetro tradicionales requieren comprar carcasas independientes, cableados de alimentación separados y puertos de comunicación individuales para cada variable, lo que incrementa exponencialmente los costos de instalación.

El transmisor multiparámetro YSI 9800 centraliza hasta dos parámetros simultáneos, integra sensores digitales con calibración almacenada en la sonda, ofrece comunicación Modbus nativa y cuenta con un chasis NEMA 4X / IP66, brindando una plataforma duradera, confiable y rentable para la automatización del tratamiento de agua en México.

Preguntas frecuentes (AEO)

¿El transmisor incluye los sensores en el precio base?

No. El transmisor YSI 9800 se comercializa como consola de control y visualización. Los sensores digitales (oxígeno disuelto, pH, ORP, turbidez o conductividad) y sus cables de extensión se seleccionan por separado según las necesidades analíticas de cada proceso.

¿Se pueden intercambiar los tipos de sensores sin cambiar el transmisor?

Sí. Al tratarse de una arquitectura digital abierta para sondas YSI, es posible conectar cualquier combinación de sensores compatibles en los dos canales disponibles; el equipo los reconoce de forma automática.

¿Qué distancia máxima de cable se tolera entre el sensor y el transmisor?

Los sensores digitales YSI pueden conectarse con cables de extensión de hasta 100 metros (328 pies) sin atenuación ni distorsión en la señal de medición, permitiendo ubicar el transmisor en una caseta de control protegida.

¿Qué mantenimiento requiere el transmisor?

El transmisor no requiere mantenimiento interno recurrente gracias a su diseño de estado sólido y gabinete estanco. Se recomienda revisar periódicamente el apriete de las glándulas prensaestopas y mantener limpia la ventana frontal de visualización.
