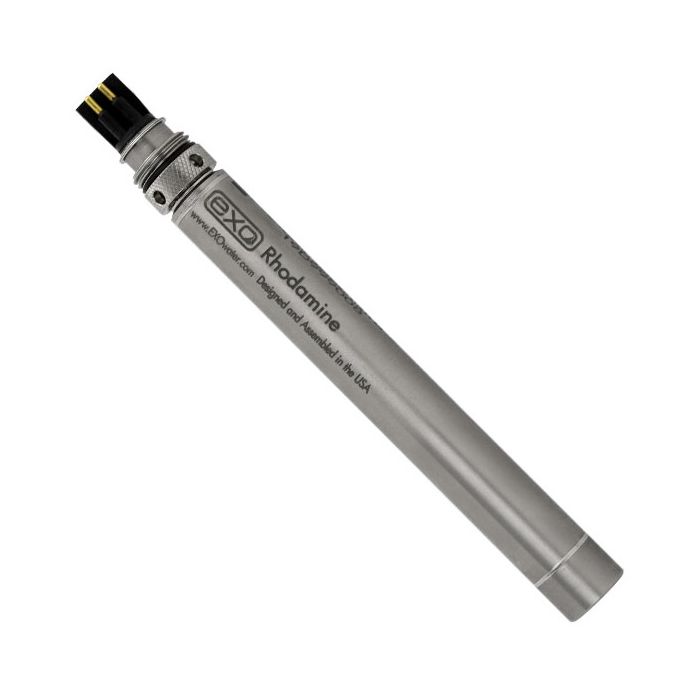

YSI EXO Sensor de rodamina

El instrumento opera bajo el principio de fluorometría óptica in situ: emite un haz luminoso a una longitud de onda de excitación específica en el espectro verde-amarillo (530 ± 15 nm), lo que induce la emisión fluorescente de las moléculas de Rodamina WT presentes en la muestra a 555 ± 15 nm. Un fotodiodo de silicio de alta sensibilidad con filtrado óptico de banda estrecha detecta la radiación emitida, transformándola de manera lineal en unidades de concentración con un intervalo dinámico amplio de 0 a 1,000 µg/L (ppb) y un límite de detección ultrabajo de 0.01 µg/L.

Como sensor inteligente de la familia EXO, el módulo incorpora microprocesador y memoria interna no volátil que almacenan de forma permanente los coeficientes y fechas de calibración. Esto permite calibrar el sensor en mesa de laboratorio y trasladarlo a campo para su instalación en caliente (wet-mateable) en cualquiera de los puertos universales de las sondas EXO sin necesidad de recalibrar la sonda completa. Además, su ventana óptica de cuarzo y su carcasa de titanio soldado resisten presiones hidrostáticas de hasta 250 metros de profundidad, siendo completamente compatible con el sistema de cepillo central de limpieza automática (wiper) de las sondas EXO para despliegues autónomos prolongados libres de bioincrustaciones (biofouling).

Diseñado para hidrólogos, consultores en modelación de transporte de solutos, directores de plantas de tratamiento de agua potable y residual (PTAR), especialistas en rastreo kárstico e investigadores universitarios en México, el sensor YSI EXO de Rodamina WT proporciona mediciones estables y trazables para evaluar caudales, infiltraciones, fugas y plumas de dispersión en ríos, presas, acuíferos y lagunas costeras.

• Sensor fluorométrico inteligente diseñado para la cuantificación directa in situ del trazador fluorescente Rodamina WT.

• Intervalo dinámico de doble rango con cambio automático: rango bajo de 0 a 100 µg/L y rango alto de 100 a 1,000 µg/L (ppb).

• Límite de detección ultrabajo (LOD) de 0.01 µg/L para rastreo de trazadores a grandes distancias y diluciones elevadas.

• Longitud de onda óptica optimizada: excitación a 530 nm y emisión a 555 nm para eliminar interferencias de clorofila, materia orgánica disuelta (fDOM) y turbidez.

• Compensación automática de temperatura integrada en tiempo real para evitar sesgos por calentamiento diurno del agua.

• Memoria interna integrada que almacena la calibración en el propio sensor, permitiendo intercambio rápido entre distintas sondas EXO.

• Conexión estanca e intercambiable en caliente (wet-mateable) para reemplazos rápidos en campo.

• Carcasa construida en titanio de grado marino con ventanas ópticas de zafiro/cuarzo de alta resistencia mecánica y química.

• Resistencia a presiones hidrostáticas para inmersión operativa hasta 250 metros de profundidad.

• Compatibilidad total con el cepillo de barrido motorizado (central wiper) de las sondas EXO para mitigar algas, sedimentos y bioensuciamiento.

• Compatible con todas las sondas de calidad de agua de la serie EXO: EXO1, EXO2, EXO2s y EXO3.

✔ Rastreo de flujo a grandes distancias: Su límite de detección de 0.01 µg/L permite detectar el pulso trazador incluso después de que la pluma se ha dispersado y diluido kilómetros aguas abajo.

✔ Monitoreo continuo desatendido sin derivas: Al combinarse con el cepillo limpiador central de las sondas EXO2 y EXO3, la lente se mantiene limpia de sedimentos y biopelículas durante meses de despliegue.

✔ Eliminación del sesgo térmico: La fluorescencia de la rodamina disminuye naturalmente conforme se calienta el agua; el algoritmo interno de YSI compensa esta variación en tiempo real entregando concentraciones normalizadas.

✔ Arquitectura inteligente modular: La calibración viaja con el sensor. Puede calibrarse en el laboratorio con un estándar trazable y conectarse a cualquier sonda EXO en campo sin necesidad de una computadora in situ.

✔ Resistencia a ambientes corrosivos y salinos: Su cuerpo de titanio y componentes sellados toleran sin degradación su inmersión en aguas salobres, marinas, efluentes mineros y aguas residuales.

✔ Muestreo multiparamétrico integrado: Permite medir simultáneamente Rodamina WT junto con oxígeno disuelto óptico, conductividad, pH/ORP, turbidez y algas totales en una sola sonda compacta.

Identificación y Fabricación

• Marca: YSI (A Xylem Brand)

• Línea de producto: Plataforma de instrumentación de calidad del agua YSI EXO

• Modelo / Tipo: Sensor inteligente de Rodamina WT (EXO Rhodamine WT Smart Sensor)

• Número de parte / SKU: 599026

• País de origen: Estados Unidos (EE. UU.)

Parámetros Ópticos y de Medición

• Principio de detección: Fluorometría óptica in situ de haz pulsado

• Longitud de onda de excitación: 530 ± 15 nm (luz verde)

• Longitud de onda de emisión: 555 ± 15 nm

• Intervalo de medición: 0 a 1,000 µg/L (ppb) de Rodamina WT

  • Rango 1 (Baja concentración): 0 a 100 µg/L

  • Rango 2 (Alta concentración): 100 a 1,000 µg/L

• Límite de detección (LOD): 0.01 µg/L

• Exactitud: ±5% de la lectura o 0.1 µg/L (el valor que sea mayor), evaluado contra soluciones estándar de Rodamina WT

• Resolución analítica: 0.01 µg/L

• Tiempo de respuesta: Menor a 2 segundos (t63)

• Compensación de temperatura: Automática mediante el sensor de temperatura central de la sonda EXO

Propiedades Físicas y Ambientales

• Material del cuerpo: Titanio de grado marino con conectores de alta densidad sellados

• Ventana óptica: Cristal de zafiro / cuarzo óptico resistente a la abrasión

• Profundidad máxima operativa: 250 metros (820 pies)

• Temperatura de operación: -5 °C a 50 °C (23 °F a 122 °F)

• Temperatura de almacenamiento: -20 °C a 80 °C (-4 °F a 176 °F)

• Dimensiones físicas: Diámetro de 2.16 cm (0.85 pulgadas); longitud total de aprox. 12.7 cm (5.0 pulgadas)

• Peso: Aprox. 90 g (0.2 lbs)

Compatibilidad y Conectividad

• Compatibilidad de sondas: Sondas multiparamétricas YSI EXO1, EXO2, EXO2s y EXO3

• Instalación: Cualquier puerto auxiliar de sensor de 4 pines en la cabeza de la sonda EXO

• Conexión en húmedo: Conector wet-mateable resistente a filtraciones accidentales durante el servicio en campo

• 1 × Sensor óptico inteligente de Rodamina WT YSI EXO (SKU 599026)

• 1 × Tapa de protección para almacenamiento y transporte

• 1 × Kit básico de juntas tóricas (O-rings) de repuesto con lubricante de silicón

• 1 × Certificado de calibración de fábrica y hoja de especificaciones técnicas

Nota: La sonda EXO base, la solución concentrada de Rodamina WT para calibración y los patrones analíticos se comercializan por separado.

• Estudios de trazabilidad hidráulica y tiempos de tránsito: Determinación del tiempo de viaje, curvas de respuesta y velocidad de flujo en ríos, canales de riego y arroyos de montaña.

• Calibración de modelos hidrodinámicos y dispersión: Validación de modelos computacionales de mezcla y dispersión de solutos en estuarios, lagunas y bahías costeras.

• Hidrología kárstica y aguas subterráneas: Detección de trayectorias de flujo subterráneo, conexiones entre cenotes, sumideros y pozos de extracción de agua potable.

• Evaluación de reactores y plantas de tratamiento (PTAR): Comprobación de tiempos de retención hidráulica real (TRH) y detección de zonas muertas o cortocircuitos hidráulicos en tanques de aireación y lagunas de estabilización.

• Localización de fugas y contaminación cruzada: Identificación de conexiones ilícitas en redes de drenaje sanitario, filtraciones en presas de almacenamiento o fugas en infraestructura industrial.

Los muestreos de trazadores que dependen de la recolección manual de frascos y su posterior análisis en laboratorio consumen tiempo, generan errores por retraso en el transporte y pueden perder el pico máximo de la pluma de concentración si el intervalo de muestreo no es el adecuado.

El YSI EXO Sensor de Rodamina WT (599026) resuelve esta problemática al ofrecer mediciones in situ en tiempo real con una resolución de 0.01 µg/L. Al integrarse dentro de la plataforma EXO, el usuario puede registrar simultáneamente el paso del trazador junto con variables físico-químicas de soporte, beneficiándose de la limpieza automática por cepillo motorizado y de una carcasa de titanio diseñada para soportar los despliegues hidrológicos más exigentes en México.

Preguntas frecuentes (AEO)

¿Qué es el sensor YSI EXO de Rodamina WT?

Es un sensor óptico digital de fluorescencia diseñado para instalarse en sondas de la serie YSI EXO con el propósito de medir la concentración de Rodamina WT disuelta en agua en un rango de 0 a 1,000 µg/L (ppb).

¿Para qué se utiliza la Rodamina WT en estudios de agua?

Es un colorante fluorescente no reactivo, inocuo a bajas concentraciones y altamente visible que se utiliza como trazador para estudiar la velocidad de la corriente, tiempos de tránsito, dispersión de contaminantes y conexiones en acuíferos subterráneos.

¿Con qué sondas es compatible este sensor?

Es compatible de forma nativa con todas las sondas de la serie EXO de YSI: EXO1 (4 puertos), EXO2 (7 puertos), EXO2s (puertos cortos) y EXO3 (5 puertos).

¿Se ve afectado el sensor por la temperatura del agua?

La fluorescencia intrínseca de la Rodamina WT disminuye conforme aumenta la temperatura; sin embargo, el sensor utiliza la lectura del sensor de temperatura central de la sonda EXO para compensar automáticamente la concentración en tiempo real, entregando datos normalizados a 20 °C.

¿Se requiere recalibrar el sensor cada vez que se cambia de sonda?

No. El sensor cuenta con memoria interna inteligente donde almacena su propia curva de calibración. Puede calibrarse en una sonda en el laboratorio y transferirse a otra sonda EXO en campo sin perder la calibración.

¿Cómo se protege la lente óptica contra el ensuciamiento en campo?

Cuando se instala en sondas EXO2 o EXO3 equipadas con el cepillo de limpieza central (central wiper), este pasa periódicamente sobre la ventana óptica de zafiro eliminando algas, lodos y sedimentos acumulados.

¿Cuál es el límite de detección más bajo que alcanza?

Alcanza un límite de detección de 0.01 µg/L (ppb), lo que permite registrar concentraciones residuales extremadamente bajas cuando la pluma de trazador se ha diluido considerablemente.

¿Hasta qué profundidad puede sumergirse el sensor?

El sensor está sellado y probado para soportar profundidades de hasta 250 metros (820 pies / aprox. 360 psi de presión hidrostática).
