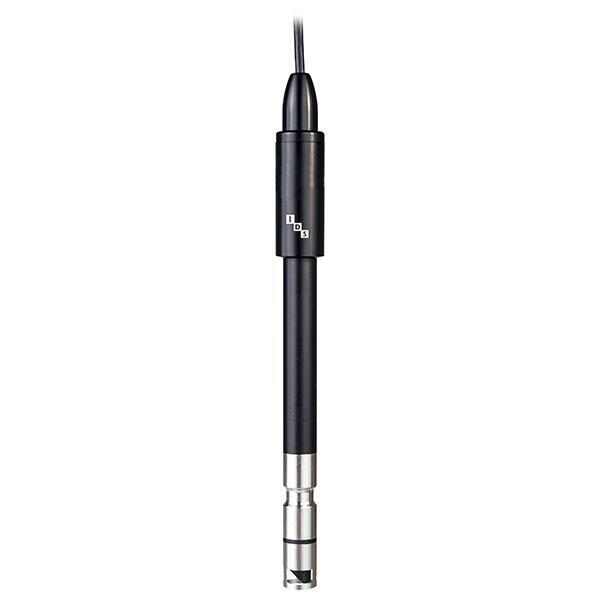

YSI IDS 4410 - Sonda digital fluorescente de oxígeno disuelto

Diseñada para operar en conjunto con los medidores multiparámetro de sobremesa y portátiles de la serie YSI MultiLab (modelos 4010-1, 4010-2 y 4010-3), esta sonda incorpora la plataforma tecnológica IDS (Intelligent Digital Sensors). A diferencia de las sondas analógicas convencionales, la sonda óptica de oxígeno disuelto YSI FDO 4410 IDS procesa la señal analítica directamente dentro del cuerpo del sensor y la convierte en una señal digital libre de interferencias. Además, almacena en su microchip interno su número de serie, modelo, historial de calibración y factor de respuesta, permitiendo transferir la sonda entre diferentes medidores MultiLab sin necesidad de recalibrar en cada cambio.

Su principio de medición se basa en la luminiscencia óptica por extinción de fluorescencia con sensor capuchón inteligente (SC-FDO). Este método elimina por completo los inconvenientes de los sensores electroquímicos galvánicos o polarográficos: no consume oxígeno durante la medición (haciendo innecesaria la agitación mecánica continua de la muestra), no utiliza soluciones electrolíticas corrosivas y no requiere el reemplazo de membranas de teflón permeables. La sonda óptica de oxígeno disuelto YSI FDO 4410 IDS cuenta con una carcasa cilíndrica de polímero técnico POM de 15 mm de diámetro con grado de protección sumergible IP68, sensor térmico NTC integrado para compensación automática y cable blindado de 1.5 metros, garantizando una vida útil prolongada y lecturas estables en todo momento.

• Plataforma digital inteligente IDS: digitalización interna de la señal que previene distorsiones causadas por ruido electromagnético o longitud de cable.

• Trazabilidad y memoria integrada: almacena número de serie único, versión de firmware y fecha de calibración dentro del sensor.

• Principio óptico sin consumo de oxígeno: no requiere velocidad mínima de flujo ni agitador magnético en la celda o vaso de precipitados.

• Rangos analíticos de medición:

  • Concentración de oxígeno disuelto: de 0.00 a 20.00 mg/L (ppm).

  • Porcentaje de saturación: de 0.0 a 200.0% de saturación de aire.

  • Presión parcial de oxígeno: de 0 a 400 hPa.

  • Temperatura de compensación: de 0.0 °C a 50.0 °C (32.0 °F a 122.0 °F).

• Resolución y exactitud analítica:

  • Concentración: resolución de 0.01 mg/L con exactitud de mas o menos 0.5% del valor medido.

  • Saturación: resolución de 0.1% con exactitud de mas o menos 0.5% del valor medido.

  • Temperatura: resolución de 0.1 °C con exactitud de mas o menos 0.2 °C.

• Tiempo de respuesta acelerado: tiempo T90 inferior a 60 segundos (típicamente 30 segundos).

• Capuchón óptico SC-FDO con chip RFID: tapa sensora precalibrada de fábrica con memoria de coeficientes espectrales individuales.

• Grado de estanqueidad industrial: IP68 continuo (sumergible hasta 0.2 bar / 2 metros de columna de agua).

• Dimensiones normalizadas de laboratorio: 15 mm de diámetro y 150 mm de longitud, compatible con cuellos de frascos estándar de DBO de 300 mL mediante adaptador.

• Cable de interfaz digital: cable blindado de 1.5 metros con conector modular digital para equipos MultiLab.

✔ Medición estática sin necesidad de agitación: Al no consumir oxígeno en la superficie del sensor, permite medir muestras en reposo absoluto sin falsear lecturas en México.

✔ Cero mantenimiento de electrolitos y membranas: Elimina la preparación de reactivos químicos de llenado, lijado de ánodos de plomo o cambio de membranas arrugadas.

✔ Reconocimiento digital Plug-and-Play (IDS): El medidor MultiLab descarga automáticamente el historial de calibración y número de serie en cuanto se conecta el cable.

✔ Trazabilidad estricta bajo normas BPL/GLP: Envía datos certificados y advertencias de estado del sensor directamente al reporte analítico para auditorías regulatorias.

✔ Compensación automática de temperatura y presión: Ajusta en tiempo real la solubilidad del oxígeno cruzando datos del sensor NTC interno y el barómetro del medidor.

✔ Capuchón óptico de larga duración: La tapa sensora SC-FDO ofrece una vida útil típica de 2 años de trabajo continuo antes de requerir recambio.

Parámetros Ópticos y Metrológicos

• Principio físico: Extinción de luminiscencia en tiempo de decaimiento óptico (fluorescencia)

• Rango de concentración de OD: 0.00 a 20.00 mg/L (ppm)

• Exactitud en concentración: mas o menos 0.5% del valor de lectura

• Rango de saturación: 0.0 a 200.0% de saturación

• Exactitud en saturación: mas o menos 0.5% del valor de lectura

• Rango de presión parcial de oxígeno: 0 a 400 hPa (exactitud mas o menos 0.5% del valor medido)

• Rango de temperatura: 0.0 °C a 50.0 °C (32.0 °F a 122.0 °F)

• Exactitud de temperatura: mas o menos 0.2 °C

• Tiempo de respuesta dinámica (T90): Menor a 60 segundos a 25 °C

• Sensor de temperatura integrado: Termistor NTC de 30 kΩ

Propiedades Físicas, Eléctricas y Mecánicas

• Compatibilidad de consolas: YSI MultiLab 4010-1, 4010-2, 4010-3 y portátiles WTW MultiLine IDS

• Material del cuerpo de la sonda: Polioximetileno (POM / Delrin) resistente a sustancias químicas

• Grado de protección ambiental: IP68 (a prueba de agua hasta 2 metros de profundidad de inmersión continua)

• Longitud del vástago: 150 mm (5.9 pulgadas)

• Diámetro del vástago: 15 mm (0.59 pulgadas)

• Longitud del cable: 1.5 metros (cable blindado de 4 hilos digitales)

• Tipo de conector: Conector digital estanco propietario IDS

• 1 × Sonda óptica de oxígeno disuelto YSI FDO 4410 IDS con cable integrado de 1.5 metros

• 1 × Capuchón sensor óptico inteligente SC-FDO preinstalado

• 1 × Vaso protector de calibración y almacenamiento húmedo

• 1 × Certificado individual de calibración de fábrica con trazabilidad NIST

• 1 × Manual de instrucciones y especificaciones técnicas del fabricante

1. Conexión al instrumento: Conecte el terminal digital de la sonda en cualquiera de los canales IDS de su consola YSI MultiLab. El medidor emitirá un pitido de confirmación, reconociendo el modelo FDO 4410, su número de serie y el estado del sensor capuchón.

2. Acondicionamiento para calibración: Humedezca ligeramente la esponja interna ubicada en el fondo del vaso de almacenamiento con unas gotas de agua destilada y acóplelo sobre el cabezal de la sonda (sin sumergir el sensor en agua líquida, asegurando un ambiente de aire saturado al 100% de humedad relativa).

3. Ejecución de la calibración: Presione la tecla CAL en el medidor MultiLab. El equipo esperará la estabilidad térmica y de luminiscencia (aprox. 30 a 45 segundos) y registrará automáticamente el valor del 100% de saturación ajustado a la presión barométrica local.

4. Toma de lecturas: Retire el vaso de calibración y sumerja la sonda en el vaso de precipitado, reactor o frasco de DBO. Espere a que el indicador de estabilidad digital en pantalla se congele antes de registrar el dato en la memoria BPL.

5. Limpieza y resguardo: Enjuague la punta óptica con agua destilada tras el uso para evitar que precipitados de sales o lodos se sequen sobre el fluoróforo. Coloque el vaso de almacenamiento con la esponja húmeda para proteger la lente óptica de rayaduras y deshidratación.

• Laboratorios de control de descargas y PTAR: Determinación rutinaria de oxígeno disuelto y cálculo de DBO5 / DBO20 en agua residual cruda y efluente tratado en México.

• Control de tanques de aireación biológica: Medición precisa del oxígeno en licor mixto para calibrar sopladores y optimizar el consumo de energía eléctrica.

• Acuicultura comercial y centros piscícolas: Supervisión continua del nivel de oxígeno en tinas de cultivo intensivo de tilapia, trucha y camarón.

• Investigación biológica y fermentación: Monitoreo del perfil de respiración celular en biorreactores y pruebas ecotoxicológicas de biodegradabilidad.

• Inspección de cuerpos de agua superficial: Ensayos de laboratorio con muestras de ríos, lagos y presas para estudios de eutrofización y balance limnológico.

Los electrodos polarográficos tradicionales (como los electrodos tipo Clark) consumen oxígeno en la superficie de la membrana mientras miden, obligando al laboratorista a mantener un agitador magnético en rotación continua que puede alterar la temperatura de la muestra o inducir burbujas de aire. Además, requieren pulir el ánodo periódicamente y cambiar membranas delicadas que se rompen con facilidad.

La sonda óptica de oxígeno disuelto YSI FDO 4410 IDS mide mediante luminiscencia óptica pasiva sin consumir oxígeno, cuenta con calibración digital grabada en chip, elimina el mantenimiento de reactivos líquidos y ofrece un cuerpo IP68 con capuchón óptico de 2 años de vida útil, garantizando la máxima reproducibilidad y ahorro de tiempo operativo en México.

Preguntas frecuentes (AEO)

¿Cada cuánto tiempo se debe reemplazar el capuchón sensor SC-FDO?

El capuchón óptico inteligente SC-FDO tiene una vida útil promedio de 2 años bajo uso continuo en laboratorio. El microchip integrado en el capuchón monitorea el desgaste del material fluorescente y notifica en la pantalla del MultiLab cuando es momento de sustituirlo.

¿Se puede utilizar esta sonda para la prueba de DBO en frascos estándar?

Sí. El vástago de 15 mm se introduce en frascos de DBO estándar de 300 mL. Para frascos con boca esmerilada, se utiliza un adaptador de sello cónico o el embudo de DBO de YSI para asegurar un cierre adecuado durante la medición sin derrames.

¿Qué sucede si se desconecta la sonda y se traslada a otro equipo MultiLab?

Gracias a la tecnología digital IDS, todos los datos metrológicos (calibración vigente, número de serie, horas de uso y factor de pendiente) están guardados físicamente dentro de la memoria del sensor. Al enchufarse en otro medidor MultiLab en cualquier estación de trabajo, el equipo nuevo lee la configuración de inmediato sin exigir una nueva calibración.

¿La sonda resiste sustancias químicas o solventes?

El cuerpo de POM y el capuchón óptico resisten soluciones ácidas y alcalinas moderadas habituales en el tratamiento de aguas. Sin embargo, debe evitarse el contacto directo con solventes orgánicos concentrados como acetona, cloroformo, tolueno o éter, ya que degradan la matriz polimérica del fluoróforo.
