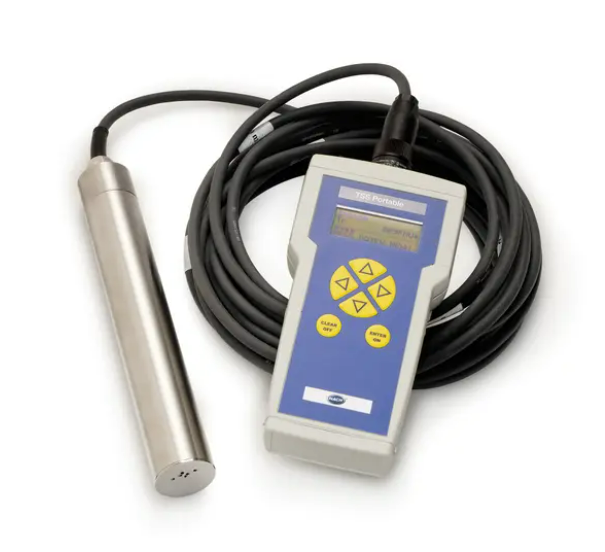

Medidor Portátil Turbidez y TSS Hach TSS Portable LXV322

A diferencia de los turbidímetros convencionales que operan con celdas de vidrio o un único fotodiodo sujeto a interferencias por color o adherencias, este sistema incorpora una sonda sumergible de acero inoxidable de alta resistencia (grado IP68) equipada con un sistema óptico de haz múltiple de cuatro haces con dos diodos emisores de luz infrarroja (LED a 860 nm) y dos fotodetectores de silicio. El medidor portátil de turbidez y sólidos suspendidos Hach TSS Portable LXV322.99.00002 utiliza una arquitectura de luz pulsada que compensa en tiempo real las variaciones de color de la muestra, el envejecimiento térmico del emisor óptico y el ensuciamiento superficial de las ventanas de cristal de zafiro, asegurando una estabilidad analítica superior.

El instrumento integra curvas de calibración universales de fábrica para lodos activos y permite programar hasta cuatro curvas de calibración personalizadas para diferentes tipos de lodos o reactores. El medidor portátil de turbidez y sólidos suspendidos Hach TSS Portable LXV322.99.00002 mide turbidez de 0.001 a 9999 FNU/NTU, sólidos suspendidos de 0.001 a 150 g/L (o hasta 50 g/L para lodos biológicos típicos) y detecta la altura del manto de lodos en clarificadores y sedimentadores. Se suministra con consola portátil protegida (IP65), cable de 10 metros, batería recargable de larga duración, cargador universal y maletín de transporte rígido de uso rudo para muestreo en pasarelas y tanques abiertos.

• Sistema integral 3 en 1 de campo: medidor portátil de turbidez y sólidos suspendidos Hach TSS Portable LXV322.99.00002.

• Modos de análisis configurables:

  • Turbidez: de 0.001 a 9999 FNU/NTU (rango amplio de cuatro décadas).

  • Sólidos Suspendidos Totales (TSS / SST): de 0.001 a 400 g/L (según el tipo de matriz; típico de 0.001 a 50 g/L en lodos biológicos activos).

  • Nivel del manto de lodos: determinación en tiempo real con alarma visual y porcentual ajustable para ubicar la interfaz agua-lodo.

• Tecnología óptica avanzada: sistema de haz múltiple de luz infrarroja pulsada (LED a 860 nm) con dos fuentes y dos detectores para compensación automática de suciedad.

• Construcción mecánica de la sonda: cuerpo sellado en acero inoxidable 1.4571 (316Ti) con ventanas ópticas de cristal de zafiro resistente a la abrasión por arena o lodos espesados.

• Grado de estanqueidad:

  • Sonda sumergible: IP68 (sumergible de forma continua hasta 10 metros de profundidad).

  • Consola medidora: IP65 (resistente a chorros de agua, intemperie y polvos industriales).

• Cable de campo para inmersión: cable blindado de 10 metros de longitud con marcas métricas impresas para registrar con precisión la profundidad del manto de lodos.

• Curvas de calibración memorizadas: precargado con curvas estándar de formacina y sólidos activados; admite hasta 4 calibraciones independientes definidas por el usuario.

• Memoria interna de muestreo: almacena hasta 290 mediciones con fecha, hora, punto de muestreo y parámetro.

• Interfaz de comunicación: enlace de datos para volcado de información a PC.

• Suministro energético: paquete de batería recargable interna (hasta 4 horas de trabajo continuo u 8 horas de uso rutinario en campo).

Ventajas

✔ Supervisión directa en tanque sin tomar muestras: Sumerge la sonda directamente en el reactor aerobio o sedimentador, eliminando el acarreo de frascos y riesgos de derrame en pasarelas en México.

✔ Compensación automática por luz de haz múltiple: La alternancia de sus dos fuentes de luz y dos fotodetectores neutraliza el ensuciamiento de las ventanas y el color oscuro del efluente.

✔ Determinación exacta del manto de lodos: Las marcas métricas del cable y la señal visual en pantalla permiten identificar el punto exacto de sedimentación en clarificadores secundarios.

✔ Ventanas de cristal de zafiro indeformables: Resisten la acción abrasiva de partículas de lodo pesado, arena y sílice sin rayarse ni alterar la trayectoria del haz de luz.

✔ Calibración adaptada a la matriz de la planta: Guarda perfiles específicos de sedimentación para digestores, lodos primarios o efluente final tratado.

✔ Construcción industrial en acero inoxidable 316Ti: Resiste la corrosión por sulfuro de hidrógeno (H2S), grasas y compuestos amoniacales presentes en plantas de tratamiento.

Parámetros Ópticos y Metrológicos

• Principio de medición: Luz infrarroja dispersa combinada y atenuación de luz transmitida mediante sistema de haz múltiple alternado

• Longitud de onda de emisión: 860 nm (fuente LED en el infrarrojo cercano, conforme a ISO 7027)

• Rango de medición de turbidez: 0.001 a 9999 FNU/NTU

• Exactitud de turbidez: Menor al 3% de la lectura o mas o menos 0.02 FNU/NTU (el valor que resulte mayor)

• Rango de sólidos suspendidos (TSS): 0.001 a 400 g/L (lodos activos típicos: 0.001 a 50 g/L)

• Exactitud de sólidos suspendidos: Menor al 4% del valor medido mas o menos 0.001 g/L

• Unidades de despliegue: FNU, NTU, EBC, mg/L, g/L, ppm, %

Propiedades Físicas, Eléctricas y de la Sonda

• Materiales en contacto con la muestra: Acero inoxidable 1.4571 (AISI 316Ti), cristal de zafiro y sellos de elastómero fluorado

• Clasificación ambiental:

  • Consola medidora portátil: IP65

  • Sonda y cable de inmersión: IP68

• Longitud de cable: 10 metros (32.8 pies) con conectores industriales sellados y marcas de profundidad

• Profundidad máxima de inmersión de la sonda: 10 metros

• Memoria interna: 290 conjuntos de datos completos

• Alimentación eléctrica: Batería recargable integrada con cargador universal de 100-240 VAC, 50/60 Hz

• Temperatura de operación:

  • Consola: 0 °C a +50 °C (32 °F a 122 °F)

  • Muestra / Sonda: 0 °C a +60 °C (32 °F a 140 °F)

• Dimensiones de la sonda: 290 mm de longitud × 40 mm de diámetro exterior

• Peso total del maletín completo: Aprox. 4.5 kg

• 1 × Consola medidora portátil Hach TSS Portable (IP65)

• 1 × Sonda sumergible de acero inoxidable 316Ti y zafiro (IP68) con cable integrado de 10 metros

• 1 × Paquete de baterías recargables integrado

• 1 × Adaptador / cargador universal de corriente eléctrica (100-240 VAC)

• 1 × Maletín rígido hermético de transporte de uso rudo con espuma precortada

• 1 × Manual de operación del usuario y certificado de control de calidad del fabricante

1. Encendido y selección del canal: Encienda la consola con la tecla de encendido. Seleccione en el menú principal si realizará una prueba de turbidez, concentración de TSS o medición del nivel de manto de lodos.

2. Selección de la curva de calibración: Seleccione la curva de calibración adecuada según el punto de la planta (por ejemplo, lodo activado municipal, digestor anaerobio o efluente clarificado).

3. Descenso controlado de la sonda: Baje lentamente la sonda de acero inoxidable al interior del clarificador secundario utilizando el cable marcado en metros.

4. Detección de la interfase de lodos: Conforme la sonda desciende, observe la lectura en tiempo real en la pantalla. Al ingresar a la zona de sedimentación espesada, el valor de concentración o turbidez mostrará un incremento pronunciado. Registre la profundidad en metros indicada por las marcas del cable en el borde del tanque.

5. Registro de datos y limpieza: Oprima la tecla de almacenamiento para guardar la lectura en la memoria interna. Al retirar la sonda del líquido residual, enjuáguela con agua limpia a presión antes de guardarla en su maletín.

• Plantas de tratamiento de aguas residuales municipales (PTAR): Control de la purga de lodos (WAS), recirculación de lodos activos (RAS) y monitoreo del perfil del clarificador en México.

• Control de procesos biológicos industriales: Medición rápida de licor mixto en reactores aerobios (MLSS / SSTLM) en plantas de alimentos, bebidas, químicas y cervecerías.

• Espesadores y decantadores de relaves mineros: Monitoreo del manto de lodos y concentración de sólidos densos en tanques clarificadores y presas de jales.

• Industria de celulosa y papel: Supervisión del efluente fibroso y control de sedimentación en lagunas de estabilización.

• Monitoreo de sedimentos y dragados en ríos: Inspección ambiental de sólidos suspendidos en tomas de agua cruda y obras portuarias.

Los turbidímetros portátiles de laboratorio requieren recolectar la muestra con un cucharón en la pasarela, diluirla manualmente si sobrepasa los 1000 NTU, trasvasarla a una celda de vidrio y esperar a que no se sedimente en el fondo de la cubeta durante la lectura.

El medidor portátil de turbidez y sólidos suspendidos Hach TSS Portable LXV322.99.00002 elimina todo el proceso de cristalería: mide directamente in situ hasta 400 g/L de sólidos y 9999 NTU de turbidez, utiliza una sonda sumergible IP68 de acero inoxidable 316Ti, localiza la altura exacta del manto de lodos y compensa automáticamente el ensuciamiento óptico, convirtiéndose en el estándar técnico de monitoreo para operadores de tratamiento de agua en México.

Preguntas frecuentes (AEO)

¿El equipo mide tanto en unidades de turbidez como en gramos por litro de sólidos?

Sí. El firmware interno permite alternar la visualización entre unidades de turbidez (FNU, NTU, EBC) y unidades de masa/volumen de sólidos suspendidos (mg/L, g/L, ppm, porcentaje de sólidos), ajustándose a los requerimientos de cada etapa de la planta.

¿Se requiere calibrar la sonda con formacina antes de cada turno?

No. La arquitectura óptica de haz múltiple compensa la deriva óptica y la temperatura de manera automática. Para la medición de sólidos suspendidos específicos, basta con ajustar una vez la curva de usuario comparando la lectura del equipo contra el método gravimétrico del laboratorio de la planta.

¿Qué cuidado requieren las ventanas ópticas de zafiro de la sonda?

Las ventanas de cristal de zafiro presentan una alta resistencia al rayado. Se recomienda limpiarlas periódicamente con un paño de microfibra humedecido con detergente neutro suave o alcohol isopropílico para eliminar biopelículas o grasas adheridas tras periodos de inmersión prolongada.

¿El cable de 10 metros se puede reemplazar si sufre algún corte accidental?

Sí. La sonda y su cable forman un conjunto hermético con terminales industriales que puede solicitarse como repuesto de servicio técnico oficial de Hach en caso de daño mecánico en campo.
